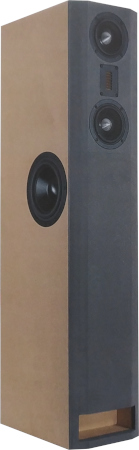

Alhambra AMT   Standlautsprecher aus Hobby Hifi 2-3/2023

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 86 dB
  • Maße (HxBxT): 1050 x 210 x 350 mm
  • Frequenzbereich (-8dB): 28 - 35000 Hz
  • Trennfrequenz(en): 200, 2500 Hz
  • Prinzip: Bassreflexbox

Alhambra AMT ist ein drei-Wege Standlautsprecher.

Alhambra AMT ist ein Bassreflex-Lautsprecher mit Chassis von Mundorf und von Wavecor.

Der Lautsprecher enthält folgende Chassis:
- einen Air-Motion-Transformer (Bändchen-Hochtöner) Mundorf AMTU60W1.1
- zwei Mitteltöner Wavecor WF120CU08
- zwei Tieftöner Wavecor SW182BD04

Der Lautsprecher wurde von Bernd Timmermanns entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Bandpass aus Hochpass 2. Ordnung (12 dB / Oktave) und Tiefpass 3. Ordnung (18 dB / Oktave) für den Mitteltieftonlautsprecher.
- einem Tiefpass 3. Ordnung (18 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist perfekt linear.

Das Abklingspektrum (Wasserfalldiagramm) ist vorbildlich ohne jegliche störende Resonanz.

Die nichtlinearen Verzerrungen bei mittleren Lautstärken (90 dB, 1m) liegen oberhalb von 200 Hz unter 0,4%.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

Alhambra AMT betoniert ein dermaßen starkes, straffes und ultratiefes Bassfundament, dass die Frage auf der Hand liegt, wo denn wohl der Subwoofer versteckt ist. Ist er natürlich nicht, es gibt keinen. Ihren Subwoofer bringen die Boxen selbst mit, denn nichts anderes sind die beiden 18-cm-Basstreiber in impulskompensierender Anordnung, nur eben als Teil von Standlautsprechern. So tiefe und federnd dynamische, dabei extrem saubere Bässe erlebt man jedenfalls nicht alle Tage. Dermaßen pulvertrocken klingt Tiefbass nur mit Impulskompensation; ein großes Basshorn kann das auch nicht besser. Es ist tatsächlich ein Horn-ähnliches Gefühl, das aufkommt, wenn im Intro von ,,Hotel California" der Eagles, zu finden auf deren Live-Album ,,Hell Freezes Over", der immer wieder gerne bemühte, legendäre Schlag der Basstrommel das Zwerchfell massiert. Über diesem höchst standfesten Tieftonfundament baut sich ein faszinierend klarer Mittel- und Hochtonbereich auf. Wir erlebten höchst natürliche Stimmen, plastisch modelliert und in feinsten Nuancen erlebbar. Die Tonalität ist perfekt neutral, Stimmen wie Instrumente zeigen sich daher in höchster Natürlichkeit. Uber allem glänzt Mundorfs Air-Motion-Hochtöner mit seidiger Strahlkraft. Die Faltenfolie löst Triangel, Becken, Besen und Hi-Hats fein säuberlich auf, präsentiert sämtliche Details glasklar und gleichzeitig höchst unprätentiös. Die Kombination aus feinem Auflösungvermögen gepaart mit frappierender Dynamikattacke ist eine Spezialität von Air-Motion-Hochtönern. Das besonders breite Abstrahlverhalten dank sehr schmaler Membran nährt zudem das Diffus-Schallfeld und ermöglicht damit ein besonders weiträumiges, luftiges Klangbild. Großes Orchester steht klar und breit aufgefächert im Raum, Jazz at the Pawnshop: Limehouse Blues begeistert mit atemberaubender Tiefe und gleichzeitig vorzüglicher Nahwirkung. Das ist die spezielle Qualität einer sehr guten D-Appolito-Anordnung, die ja für ihre ideale Kombination von Nah- und Tiefenwirkung bekannt ist. Selbst bei stark zurückgenommenem Pegel überzeugt das Klangbild weiterhin mit peniblem Auflösungsvermögen. Man kann mit diesen Lautsprechern jegliche Musik in 0riginallautstärke hören, muss es aber nicht: Auch leise genossen begeistern sie mit ihrem audiophilen Charme.

Fazit der Zeitschrift:

Alhambra AMT beweist, welch grandiose Klangqualität möglich ist, wenn technisch hochklassige Schallwandler und technische Kunstgriffe bei der Lautsprecherkonstruktion zusammenfinden: Impulskompensation, D-Appolito-Anordnung, Transmissionline-Resonator, Air-Motion-Hochtöner und nicht zuletzt eine ausgefeilte Frequenzweichenschaltung sind die Technik-Highlights, die Alhambra AMT zum dem machen, was sie ist: ein echter Überflieger.

Unser Bausatz besteht aus

  • 2x Wavecor WF120CU08, 8 Ohm, Mitteltieftöner Papier / Glasfaser, BD, Phase Plug
  • Mundorf AMTU60W1.1
  • 2x Wavecor SW182BD04, 8 Ohm, Subwoofer mit Gusskorb
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 1,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 0,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 4m Lautsprecherkabel 2x2,5 mm2, transparent
  • 3x Pan-Schrauben 3,5x17 schwarz, Torx, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 0,47 μF / 400 Vdc
  • Audaphon MKP CAP Superior 1,0 μF / 400 Vdc
  • Audaphon MKP CAP Superior 6,8 μF / 400 Vdc
  • Audaphon MKP CAP Superior 15 μF / 400 Vdc
  • Audaphon MKT Kondensator 4,7 μF / 160 Vdc
  • Audaphon MKT Kondensator 47 μF / 160 Vdc
  • Mundorf Elko rau, 390 μF/63 Vdc
  • JB Elko bipolar, 47 μF/100 Vdc
  • JB Elko bipolar, 82 μF/100 Vdc
  • JB Elko bipolar, 220 μF/100 Vdc
  • JB Elko bipolar advanced, 8,2 μF / 100 Vdc
  • JB Elko bipolar advanced, 10 μF / 100 Vdc
  • 1,0 mm Luftspule, 0,27 mH/0,23 Ohm
  • 1,0 mm Luftspule, 0,82 mH/0,45 Ohm
  • 0,7 mm Luftspule, 0,22 mH/0,34 Ohm
  • 0,7 mm Luftspule, 0,82 mH/0,89 Ohm
  • 0,7 mm Luftspule, 1,2 mH/1,08 Ohm
  • 0,7 mm Luftspule, 15 mH/4,45 Ohm
  • Mundorf H-Kern-Spule H100, 2,2 mH/0,21 0hm
  • Mundorf H-Kern-Spule H100, 2,7 mH/0,24 0hm
  • Mundorf H-Kern-Spule H100, 4,7 mH/0,34 0hm
  • Metalloxidwiderstand MOX10 1,0 Ohm (braun-schwarz-gold)
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)
  • Metalloxidwiderstand MOX10 12 Ohm (braun-rot-schwarz)
  • Metalloxidwiderstand MOX5 10 Ohm (braun-schwarz-schwarz)
  • Metalloxidwiderstand MOX5 12 Ohm (braun-rot-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 1158,00 ohne MwSt: € 973.11 / $ 1050.96

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Mundorf AMTU60W1.1 - wo es besonders auf die Qualität ankommt - sind hochwertige Mundorf MCAP EVO Öl Kondensatoren mit 450 V.

  • Mundorf MCAP EVO Öl 1 μF / 450 V
  • Mundorf MCAP EVO Öl 6,8 μF / 450 V
  • Mundorf MCAP EVO Öl 15 μF / 450 V
  • Mundorf MCAP EVO Öl 47 μF / 350 V
  • Audaphon MKP CAP Superior 0,47 μF / 400 Vdc
  • Audaphon MKP CAP Superior 4,7 μF / 400 Vdc
  • Audaphon MKP CAP Superior 8,2 μF / 400 Vdc
  • Audaphon MKP CAP Superior 10 μF / 400 Vdc
  • Mundorf Elko rau, 390 μF/63 Vdc
  • JB Elko bipolar, 82 μF/100 Vdc
  • JB Elko bipolar, 220 μF/100 Vdc
  • Mundorf HeptaLitze-Spule II45, 0,27 mH/0,20 Ohm
  • Mundorf HeptaLitze-Spule II45, 0,82 mH/0,38 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,22 mH/0,34 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,82 mH/0,89 Ohm
  • Mundorf Backlack-Luftspule BL71, 1,2 mH/1,08 Ohm
  • Mundorf Backlack-Luftspule BL71, 15 mH/4,45 Ohm
  • Mundorf BS140-Kernspule 2,2 mH/0,16Ohm
  • Mundorf BS140-Kernspule 4,7 mH/0,24Ohm
  • Mundorf H-Kern-Backlackspule BH100, 2,7 mH/0,24 0hm
  • MResist Supreme-Widerstand 6,8 Ohm / 20 Watt
  • MResist Classic-Widerstand 1,0 Ohm / 10 Watt
  • MResist Classic-Widerstand 12 Ohm / 10 Watt
  • Metalloxidwiderstand MOX5 10 Ohm (braun-schwarz-schwarz)
  • Metalloxidwiderstand MOX5 12 Ohm (braun-rot-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 1400,00 ohne MwSt: € 1176.47 / $ 1270.59

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 3,3 μF / 160 Vdc
  • Audaphon MKT Kondensator 4,7 μF / 160 Vdc
  • Audaphon MKT Kondensator 22 μF / 160 Vdc
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • Keramikwiderstand 4,7 Ohm/20 Watt
  • Keramikwiderstand 6,8 Ohm/20 Watt

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 17,40 ohne MwSt: € 14.62 / $ 15.79

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm und einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück:   EUR 8,60 ohne MwSt: € 7.23 / $ 7.81
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück:   EUR 4,20 ohne MwSt: € 3.53 / $ 3.81
Pro Bausatz empfehlen wir je eine Platte (für ein Paar Lautsprecher also 2)
