audaphon Verstärker und DSP

Digitale Soundprozessoren eignen sich:

• zur Anpassung der Musikanlage an die Raumakustik
• zur Aufteilung des Frequenzbereichs zwischen Hauptlautsprecher und Subwoofer
• zum Einsatz als digitale Frequenzweiche, die die passive Frequenzweiche ersetzt
• zur Frequenzganglinearisierung von Breitbandlautsprechern, die man ohne passive Frequenzweiche betreiben möchte
• zur Frequenzganglinearisierung von Lautsprechern

Folgende weitere Informationen zu Soundprozessoren (DSP) finden Sie auf unseren Seiten:

• Was ist ein DSP?
• Abstimmung auf Ihren Raum
• Anwendungsbeispiele eines DSP

audaphon DSP

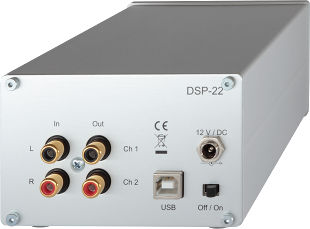

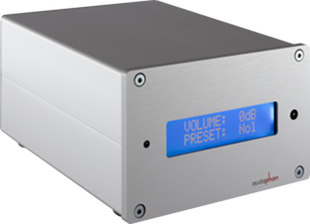

audaphon DSP-22

Er wird mithilfe eines PCs programmiert und ist mittels beiliegender Fernbedienung schnell einstell- oder umschaltbar. Ein helles Display hilft bei den Einstellungen per Fernbedienung. Falls das Display in dunkler Umgebung stört, kann man es auch ausschalten.

Seine zwei Eingänge können an den linken und rechten Ausgang Ihres Vorverstärkers angeschlossen werden. Die beiden Ausgänge sind dann an den linken und rechten Eingang Ihrer Endstufe (Ihres Leistungsverstärkers) anzuschließen. Damit lässt sich jedes Boxenpaar an die Raumakustik anpassen.

Er lässt sich jedoch auch für die Trennung zwischen Satellit und Subwoofer, als aktive Frequenzweiche einer Lautsprecherbox oder in anderen Anwendungen einsetzen.


Allgemeine Daten:

• Analoge Eingänge: 2
• Maximale Eingangsspannung: 1 V / 2 V / 3 V / 4 V schaltbar
• Analoge Ausgänge: 2
• Maximale Ausgangsspannung: 1 V_eff ohne EQ, 2 V_eff mit EQ = + 6 dB
• Ausgangsimpedanz: 100 Ohm
• Versorgungsspannung: 12 V, +/- 5%
• Leistungsaufnahme im Betrieb: 4 W
• Leistungsaufnahme Powersafe: 0,7 W
• Parameterspeicher: 4 Stück (Preset 1 - 4)

die Frequenzweiche (CH Crossover):

• Einstellbarer Kanal-Pegel (CH-Level): - 6 dB + 6 dB
• Hochpassgrenzfrequenz (HP-Frequenz): 15 Hz ... 10.000 Hz
• Güte/Steilheit des Hochpasses (HP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 24 dB
• Tiefpassgrenzfrequenz (TP-Frequenz): 40 Hz ... 19.500 Hz
• Güte/Steilheit des Tiefpasses (TP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 24 dB

• Equalizerwahl (EQ-Nr): 1 - 6
• Equalizerfrequenz (EQ-Frequenz): 20 Hz ... 19.500 Hz
• Equalizergüte, Steilheit des Filters (EQ-Güte): 0,5 ... 5,0 dB
• Equalizerpegel (EQ-Level): - 6 dB ... + 6 dB

Sonstige Eigenschaften (Wahlmöglichkeiten):

• Wahl des Eingangs (CH-Input): Links (L) / Rechts (R) / Summe aus beiden (L+R)
• einstellbare Lautstärke (Volumen): - 20 dB ... + 6 dB
• einstellbare Verzögerung (Delay): 0 ... 325 cm (entspricht: 0 ... 9,6 ms)
• Schaltzeit Automatik (Save-Mode): 5 min
• Abmessungen des Geräts ohne Netzteil: 105 x 64,2 x 126 mm
• Gewicht des Geräts ohne Netzteil: ca. 600 g

Daten zur Signalverarbeitung:

• AD-Wandler: 24 Bit
• DA-Wandler: 24 Bit
• DSP Verarbeitung intern: 48 Bit / 48 kHz

Es gibt folgende zusätzlichen Informationen zum DSP-22:

• Beschreibung der Anwendungen zu DSP-22 auf der Internetseite
• Gerätebeschreibung zu DSP-22 als PDF-Datei
• Programmierhandbuch zu DSP-22 als PDF-Datei
• Programmiersoftware zum Download als zip-Datei

wichtiger Hinweis:
DSP-22 kann nur mit Windows 7 nicht mit Windows 8 oder Windows 10 programmiert werden.

Preis pro Stück (incl. Fernbedienung und Netzteil)
  (Art.-Nr. ear-dsp22) - nicht lieferbar

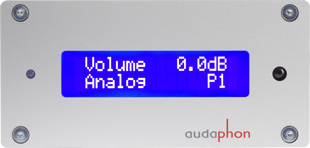

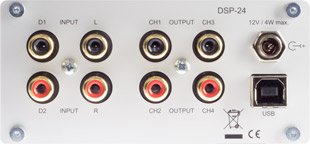

audaphon DSP-24

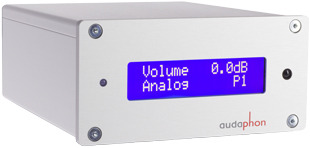

audaphon DSP-24 silber

Er wird mithilfe eines PCs programmiert und ist mittels beiliegender Fernbedienung schnell einstell- oder umschaltbar. Ein helles Display hilft bei den Einstellungen per Fernbedienung.

Seine zwei Eingänge können an den linken und rechten Ausgang Ihres Vorverstärkers angeschlossen werden. Die vier Ausgänge sind dann an den linken und rechten Eingang Ihrer Endstufe (Ihres Leistungsverstärkers) anzuschließen. Damit lässt sich jedes Boxenpaar an die Raumakustik anpassen.

Der DSP lässt sich auch für die Trennung zwischen Satellit und Subwoofer, als aktive Frequenzweiche für einen Lautsprecher oder in anderen Anwendungen einsetzen.


Allgemeine Daten:

• Analoge Eingänge: 2 (48 kHz)
• SPDIF Eingänge: 2 (32 - 96 kHz)
• Maximale Eingangsspannung: 1 V / 2 V / 3 V schaltbar
• Analoge Ausgänge: 4
• Maximale Ausgangsspannung: 1 V_eff ohne EQ, 2 V_eff mit EQ = + 6 dB
• DSP-Signalverarbeitung: 48 Bit
• Versorgungsspannung: 12 V, +/- 5 %
• Leistungsaufnahme im Betrieb: weniger als 4 W
• Leistungsaufnahme Powersafe: weniger als 0,5 W
• Parameterspeicher: 4 Stück (Preset 1 - 4)

• Einstellbarer Kanal-Pegel (CH-Level): - 12 dB + 6 dB (0,5 dB Schritte)
• Filter: 6 dB / Butterworth 12, 18, 24 dB / Bessel 12, 18, 24 dB / Linkwitz 12, 24 dB
• Hochpassgrenzfrequenz (HP-Frequenz): 15 Hz ... 10.000 Hz
• Güte/Steilheit des Hochpasses (HP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB
• Tiefpassgrenzfrequenz (TP-Frequenz): 40 Hz ... 20.000 Hz
• Güte/Steilheit des Tiefpasses (TP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB

• Equalizerwahl (EQ-Nr): 1 - 6
• Equalizerfrequenz (EQ-Frequenz): von 15 Hz bis 20.000 Hz
• Equalizergüte, Steilheit des Filters (EQ-Güte): von 0,33 bis 10
• Equalizerpegel (EQ-Level): von - 12 dB bis + 6 dB

Sonstige Eigenschaften (Wahlmöglichkeiten):

• Wahl des Eingangs (CH-Input): Links (L) / Rechts (R) / Summe aus beiden (L+R)
• einstellbare Lautstärke (Volumen): von - 20 dB bis 0 dB
• einstellbare Verzögerung (Delay): 0 ... 10,71 m (in 1.500 Schritten)
• Abmessungen des Geräts ohne Netzteil: 250 x 105 x 55 mm
• Gewicht des Geräts ohne Netzteil: ca. 600 g

Daten zur Signalverarbeitung:

• AD-Wandler: 24 Bit
• DA-Wandler: 24 Bit
• DSP Verarbeitung intern: 48 Bit / 48 kHz

Es gibt folgende zusätzlichen Informationen zum DSP-24:

• Beschreibung der Anwendungen für den audaphon DSP-24 auf der Internetseite
• Bedienungsanleitung für den audaphon DSP-24 als PDF-Datei
• Programmiersoftware und Treiber zum Download als zip-Datei

Preis pro Stück (incl. Fernbedienung und Netzteil)
  (Art.-Nr. ear-dsp24) - nicht lieferbar in silber

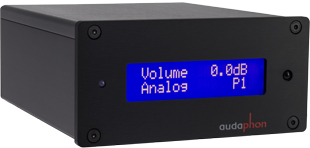

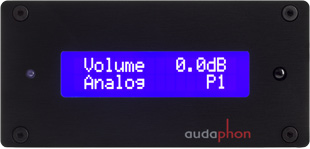

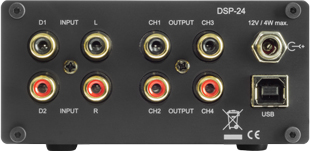

audaphon DSP-24 schwarz

Er wird mithilfe eines PCs programmiert und ist mittels beiliegender Fernbedienung schnell einstell- oder umschaltbar. Ein helles Display hilft bei den Einstellungen per Fernbedienung.

Seine zwei Eingänge können an den linken und rechten Ausgang Ihres Vorverstärkers angeschlossen werden. Die vier Ausgänge sind dann an den linken und rechten Eingang Ihrer Endstufe (Ihres Leistungsverstärkers) anzuschließen. Damit lässt sich jedes Boxenpaar an die Raumakustik anpassen.

Der DSP lässt sich auch für die Trennung zwischen Satellit und Subwoofer, als aktive Frequenzweiche für einen Lautsprecher oder in anderen Anwendungen einsetzen.


Allgemeine Daten:

• analoge Eingänge: 2 (48 kHz)
• SPDIF Eingänge: 2 (32 - 96 kHz)
• maximale Eingangsspannung: 1 V / 2 V / 3 V schaltbar
• analoge Ausgänge: 4
• maximale Ausgangsspannung: 1 V_eff ohne EQ, 2 V_eff mit EQ = + 6 dB
• DSP-Signalverarbeitung: 48 Bit
• Versorgungsspannung: 12 V, +/- 5 %
• Leistungsaufnahme im Betrieb: weniger als 4 W
• Leistungsaufnahme Powersafe: weniger als 0,5 W
• Parameterspeicher: 4 Stück (Preset 1 - 4)

• einstellbarer Kanal-Pegel (CH-Level): - 12 dB + 6 dB (0,5 dB Schritte)
• Filter: 6 dB / Butterworth 12, 18, 24 dB / Bessel 12, 18, 24 dB / Linkwitz 12, 24 dB
• Hochpassgrenzfrequenz (HP-Frequenz): 15 Hz ... 10.000 Hz
• Güte / Steilheit des Hochpasses (HP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB
• Tiefpassgrenzfrequenz (TP-Frequenz): 40 Hz ... 20.000 Hz
• Güte / Steilheit des Tiefpasses (TP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB

• Equalizerwahl (EQ-Nr): 1 - 6
• Equalizerfrequenz (EQ-Frequenz): von 15 Hz bis 20.000 Hz
• Equalizergüte, Steilheit des Filters (EQ-Güte): von 0,33 bis 10
• Equalizerpegel (EQ-Level): von - 12 dB bis + 6 dB

Sonstige Eigenschaften (Wahlmöglichkeiten):

• Wahl des Eingangs (CH-Input): Links (L) / Rechts (R) / Summe aus beiden (L+R)
• einstellbare Lautstärke (Volumen): von - 20 dB bis 0 dB
• einstellbare Verzögerung (Delay): 0 ... 10,71 m (in 1.500 Schritten)
• Abmessungen des Geräts ohne Netzteil: 250 x 105 x 55 mm
• Gewicht des Geräts ohne Netzteil: ca. 600 g

Daten zur Signalverarbeitung:

• AD-Wandler: 24 Bit
• DA-Wandler: 24 Bit
• DSP Verarbeitung intern: 48 Bit / 48 kHz

Es gibt folgende zusätzlichen Informationen zum DSP-24:

• Beschreibung der Anwendungen für den audaphon DSP-24 auf der Internetseite
• Bedienungsanleitung für den audaphon DSP-24 als PDF-Datei
• Programmiersoftware und Treiber zum Download als zip-Datei

Preis pro Stück (incl. Fernbedienung und Netzteil)
  (Art.-Nr. ear-dsp24-bl) - nicht lieferbar in schwarz


audaphon Einbauverstärker

audaphon Display und Fernbedienung

Preis pro Stück
  (Art.-Nr. au-display-si) - nicht lieferbar

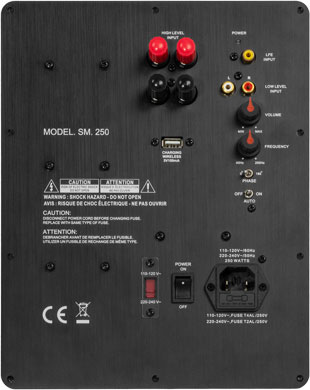

audaphon SM250

allgemeine Daten:

• Analoge Eingänge: 2
• LFE Eingang: 1
• USB Ladebuchse: 5V, 100 mA
• Fest eingestellte Bassentzerrung + 10 dB @ 35 Hz
• Abmessungen (Höhe x Breite x Tiefe): 270 mm x 215 mm x 110 mm

eingebaute Verstärker: 1 x 250 Watt an 4 Ω

Bedienelemente:

• Stufenlos einstellbarer Pegel
• Stufenlos einstellbare Trennfrequenz 40 Hz - 200 Hz
• Phasenschalter 0 und 180 Grad
• Schalter für An, Aus und Einschaltautomatik
• Hochpegeleingänge
• Netzschalter

Preis pro Stück
  (Art.-Nr. au-sm250) EUR 209,00 ohne MwSt: € 175.63 / $ 201.97

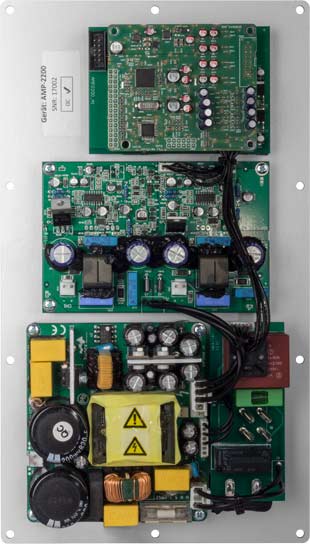

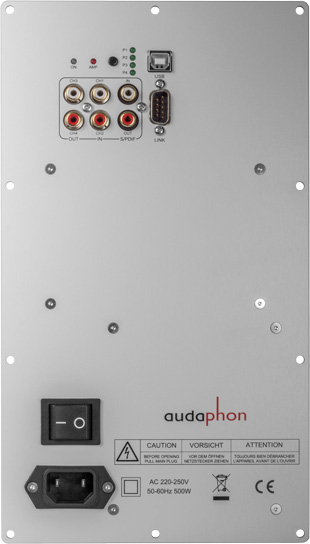

audaphon AMP-2200

Der AMP-2200 wird mithilfe eines PCs programmiert.

Die zwei Eingänge werden an den linken und rechten Ausgang vom Vorverstärkers angeschlossen. Die zwei Ausgänge kann man an den linken und rechten Eingang eines Leistungsverstärkers anschließen. Damit lässt sich jedes Boxenpaar an die Raumakustik anpassen. Die eingebauten Verstärker vom AMP-2500 kann man an die Chassis bzw. an einen fertigen Lautsprecher anschließen.

Der DSP lässt sich auch für die Trennung zwischen Satellit und Subwoofer, als aktive Frequenzweiche für einen Lautsprecher oder in anderen Anwendungen einsetzen.

Der audaphon AMP-2200 verfügt über ein sehr gutes Preis-/Leistungsverhältnis, wurde in Deutschland entwickelt und wird auch in Deutschland gefertigt. Die Bediensoftware wurde bewußt einfach gehalten. Über 4 Parameterspeicher (Presets), können Sie die Parametersätze schnell umschalten.

allgemeine Daten:

• analoge Eingänge: 2 (48 kHz)
• SPDIF Eingang: 1 (32 - 96 kHz)
• SPDIF Ausgang: 1
• maximale Eingangsspannung: 1 V / 2 V / 3 V schaltbar
• analoge Ausgänge: 2
• maximale Ausgangsspannung: 1 V_eff ohne EQ, 2 V_eff mit EQ = + 6 dB
• DSP-Signalverarbeitung: 48 Bit
• Versorgungsspannung: 12 V, +/- 5 %
• Leistungsaufnahme im Betrieb: weniger als 4 W
• Leistungsaufnahme Powersafe: weniger als 0,5 W
• Parameterspeicher: 4 Stück (Preset 1 - 4)

eingebaute Verstärker: - 2 x 220 Watt an 4 Ω (1 kHz, 1 % THD) oder - 2 x 125 Watt an 8 Ω (1 kHz, 1 % THD) oder - 1 x 350 Watt an 4 Ω (1 kHz, 1 % THD) oder - 1 x 440 Watt an 8 Ω (1 kHz, 1 % THD) - THD (1 kHz, 1 Watt, 4 Ohm)<0,005 % - Dynamic Range (Stereo) SNR:>105 dB (A) - Dämpfungsfaktor 110 (1 kHz, 4 Ohm)

die Frequenzweiche (CH Crossover):

• einstellbarer Kanal-Pegel (CH-Level): - 12 dB + 6 dB (0,5 dB Schritte)
• Filter: 6 dB / Butterworth 12, 18, 24 dB / Bessel 12, 18, 24 dB / Linkwitz 12, 24 dB
• Hochpassgrenzfrequenz (HP-Frequenz): 15 Hz ... 10.000 Hz
• Güte / Steilheit des Hochpasses (HP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB
• Tiefpassgrenzfrequenz (TP-Frequenz): 40 Hz ... 20.000 Hz
• Güte / Steilheit des Tiefpasses (TP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB

• Equalizerwahl (EQ-Nr): 1 - 6
• Equalizerfrequenz (EQ-Frequenz): von 15 Hz bis 20.000 Hz
• Equalizergüte, Steilheit des Filters (EQ-Güte): von 0,33 bis 10
• Equalizerpegel (EQ-Level): von - 12 dB bis + 6 dB

sonstige Eigenschaften (Wahlmöglichkeiten):

• Wahl des Eingangs (CH-Input): Links (L) / Rechts (R) / Summe aus beiden (L+R)
• einstellbare Lautstärke (Volumen): von - 20 dB bis 0 dB
• einstellbare Verzögerung (Delay): 0 ... 10,71 m (in 1.500 Schritten)
• Abmessungen (Höhe x Breite x Tiefe): 290 mm x 165 mm x 54 mm
• Gewicht: ca. 1100 g

Daten zur Signalverarbeitung:

• AD-Wandler: 24 Bit
• DA-Wandler: 24 Bit
• DSP Verarbeitung intern: 48 Bit / 48 kHz

Es gibt folgende zusätzlichen Informationen zum audaphon AMP-2500:

• Beschreibung der Anwendungen für den audaphon AMP-2200 auf der Internetseite
• Bedienungsanleitung für den audaphon AMP-2200 als PDF-Datei
• Programmiersoftware und Treiber zum Download als zip-Datei

Preis pro Stück
  (Art.-Nr. str-amp2200-si) EUR 401,00 ohne MwSt: € 336.97 / $ 387.52


audaphon Display und Fernbedienung

Preis pro Stück
  (Art.-Nr. au-display-si) - nicht lieferbar

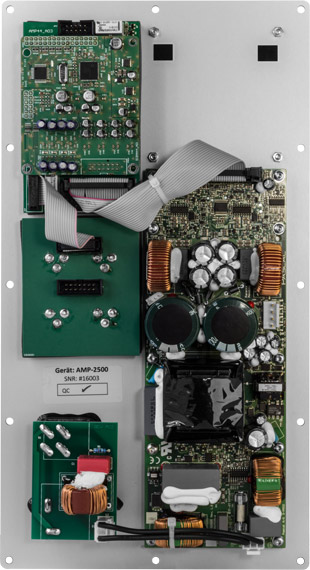

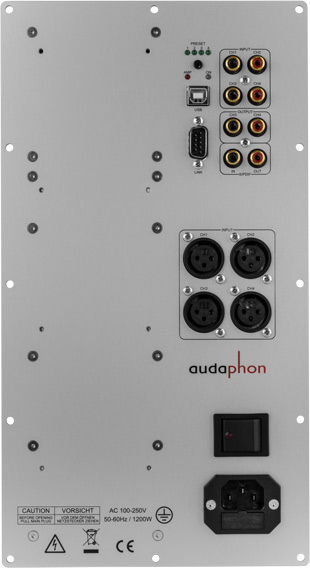

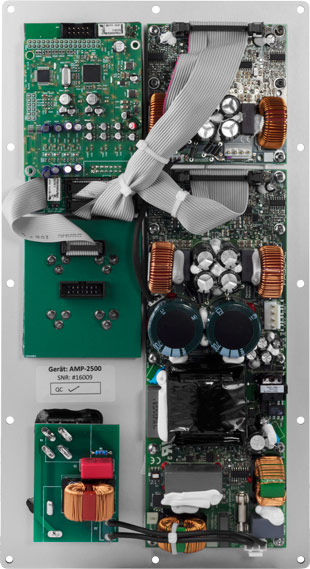

audaphon AMP-2500

Der AMP-2500 wird mithilfe eines PCs programmiert.

Die zwei Eingänge werden an den linken und rechten Ausgang vom Vorverstärkers angeschlossen. Die zwei Ausgänge kann man an den linken und rechten Eingang eines Leistungsverstärkers anschließen. Damit lässt sich jedes Boxenpaar an die Raumakustik anpassen. Die eingebauten Verstärker vom AMP-2500 kann man an die Chassis bzw. an einen fertigen Lautsprecher anschließen.

Der DSP lässt sich auch für die Trennung zwischen Satellit und Subwoofer, als aktive Frequenzweiche für einen Lautsprecher oder in anderen Anwendungen einsetzen.

Der audaphon AMP-2500 verfügt über ein sehr gutes Preis-/Leistungsverhältnis, wurde in Deutschland entwickelt und wird auch in Deutschland gefertigt. Die Bediensoftware wurde bewußt einfach gehalten. Über 4 Parameterspeicher (Presets), können Sie die Parametersätze schnell umschalten.

allgemeine Daten:

• analoge Eingänge: 2 (48 kHz)
• SPDIF Eingang: 1 (32 - 96 kHz)
• SPDIF Ausgang: 1
• maximale Eingangsspannung: 1 V / 2 V / 3 V schaltbar
• analoge Ausgänge: 2
• maximale Ausgangsspannung: 1 V_eff ohne EQ, 2 V_eff mit EQ = + 6 dB
• DSP-Signalverarbeitung: 48 Bit
• Versorgungsspannung: 12 V, +/- 5 %
• Leistungsaufnahme im Betrieb: weniger als 4 W
• Leistungsaufnahme Powersafe: weniger als 0,5 W
• Parameterspeicher: 4 Stück (Preset 1 - 4)
• eingebaute Verstärker: 2 x 500 Watt (4 Ohm) oder 1 x 1000 Watt (8 Ohm)

die Frequenzweiche (CH Crossover):

• einstellbarer Kanal-Pegel (CH-Level): - 12 dB + 6 dB (0,5 dB Schritte)
• Filter: 6 dB / Butterworth 12, 18, 24 dB / Bessel 12, 18, 24 dB / Linkwitz 12, 24 dB
• Hochpassgrenzfrequenz (HP-Frequenz): 15 Hz ... 10.000 Hz
• Güte / Steilheit des Hochpasses (HP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB
• Tiefpassgrenzfrequenz (TP-Frequenz): 40 Hz ... 20.000 Hz
• Güte / Steilheit des Tiefpasses (TP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB

• Equalizerwahl (EQ-Nr): 1 - 6
• Equalizerfrequenz (EQ-Frequenz): von 15 Hz bis 20.000 Hz
• Equalizergüte, Steilheit des Filters (EQ-Güte): von 0,33 bis 10
• Equalizerpegel (EQ-Level): von - 12 dB bis + 6 dB

sonstige Eigenschaften (Wahlmöglichkeiten):

• Wahl des Eingangs (CH-Input): Links (L) / Rechts (R) / Summe aus beiden (L+R)
• einstellbare Lautstärke (Volumen): von - 20 dB bis 0 dB
• einstellbare Verzögerung (Delay): 0 ... 10,71 m (in 1.500 Schritten)
• Abmessungen (Höhe x Breite x Tiefe): 326 mm x 177 mm x 63 mm
• Gewicht: ca. 1400 g

Daten zur Signalverarbeitung:

• AD-Wandler: 24 Bit
• DA-Wandler: 24 Bit
• DSP Verarbeitung intern: 48 Bit / 48 kHz

Es gibt folgende zusätzlichen Informationen zum audaphon AMP-2500:

• Beschreibung der Anwendungen für den audaphon AMP-2500 auf der Internetseite
• Bedienungsanleitung für den audaphon AMP-2500 als PDF-Datei
• Programmiersoftware und Treiber zum Download als zip-Datei

Preis pro Stück
  (Art.-Nr. str-amp2500-si) - nicht lieferbar


audaphon Display und Fernbedienung

Preis pro Stück
  (Art.-Nr. au-display-si) - nicht lieferbar


audaphon AMP-4250

Der AMP-4250 wird mithilfe eines PCs programmiert.

Die zwei Eingänge werden an den linken und rechten Ausgang vom Vorverstärkers angeschlossen. Die zwei Ausgänge kann man an den linken und rechten Eingang eines Leistungsverstärkers anschließen. Damit lässt sich jedes Boxenpaar an die Raumakustik anpassen. Die eingebauten Verstärker vom AMP-4250 kann man an die Chassis bzw. an einen fertigen Lautsprecher anschließen.

Der DSP lässt sich auch für die Trennung zwischen Satellit und Subwoofer, als aktive Frequenzweiche für einen Lautsprecher oder in anderen Anwendungen einsetzen.

Der audaphon AMP-4250 verfügt über ein sehr gutes Preis-/Leistungsverhältnis, wurde in Deutschland entwickelt und wird auch in Deutschland gefertigt. Die Bediensoftware wurde bewußt einfach gehalten. Über 4 Parameterspeicher (Presets), können Sie die Parametersätze schnell umschalten.

allgemeine Daten:

• analoge Eingänge: 2 (48 kHz)
• SPDIF Eingang: 1 (32 - 96 kHz)
• SPDIF Ausgang: 1
• maximale Eingangsspannung: 1 V / 2 V / 3 V schaltbar
• analoge Ausgänge: 2
• maximale Ausgangsspannung: 1 V_eff ohne EQ, 2 V_eff mit EQ = + 6 dB
• DSP-Signalverarbeitung: 48 Bit
• Versorgungsspannung: 12 V, +/- 5 %
• Leistungsaufnahme im Betrieb: weniger als 4 W
• Leistungsaufnahme Powersafe: weniger als 0,5 W
• Parameterspeicher: 4 Stück (Preset 1 - 4)
• eingebaute Verstärker: 4 x 250 Watt (4 Ohm) oder 2 x 500 Watt (8 Ohm)

die Frequenzweiche (CH Crossover):

• einstellbarer Kanal-Pegel (CH-Level): - 12 dB + 6 dB (0,5 dB Schritte)
• Filter: 6 dB / Butterworth 12, 18, 24 dB / Bessel 12, 18, 24 dB / Linkwitz 12, 24 dB
• Hochpassgrenzfrequenz (HP-Frequenz): 15 Hz ... 10.000 Hz
• Güte / Steilheit des Hochpasses (HP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB
• Tiefpassgrenzfrequenz (TP-Frequenz): 40 Hz ... 20.000 Hz
• Güte / Steilheit des Tiefpasses (TP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 18 dB / 24 dB

• Equalizerwahl (EQ-Nr): 1 - 6
• Equalizerfrequenz (EQ-Frequenz): von 15 Hz bis 20.000 Hz
• Equalizergüte, Steilheit des Filters (EQ-Güte): von 0,33 bis 10
• Equalizerpegel (EQ-Level): von - 12 dB bis + 6 dB

sonstige Eigenschaften (Wahlmöglichkeiten):

• Wahl des Eingangs (CH-Input): Links (L) / Rechts (R) / Summe aus beiden (L+R)
• einstellbare Lautstärke (Volumen): von - 20 dB bis 0 dB
• einstellbare Verzögerung (Delay): 0 ... 10,71 m (in 1.500 Schritten)
• Abmessungen (Höhe x Breite x Tiefe): 326 mm x 177 mm x 63 mm
• Gewicht: ca. 1620 g

Daten zur Signalverarbeitung:

• AD-Wandler: 24 Bit
• DA-Wandler: 24 Bit
• DSP Verarbeitung intern: 48 Bit / 48 kHz

Es gibt folgende zusätzlichen Informationen zum audaphon AMP-4250:

• Beschreibung der Anwendungen für den audaphon AMP-4250 auf der Internetseite
• Bedienungsanleitung für den audaphon AMP-4250 als PDF-Datei
• Programmiersoftware und Treiber zum Download als zip-Datei

Preis pro Stück
  (Art.-Nr. str-amp4250-si) - nicht lieferbar


audaphon Display und Fernbedienung

Preis pro Stück
  (Art.-Nr. au-display-si) - nicht lieferbar


audaphon DSP-26 Vorverstärker

Der Audaphon DSP-26 ist ein hochwertiger Vorverstärker mit integriertem DSP. Eine Besonderheit ist die analoge Lautstärkeregelung nach dem DSP und nach dem DAC. Somit ist der Audaphon DSP-26 ein hochwertiges Multitalent für die Verbesserung vom Klang (Raumakustik) und kann in vielen Audiobereichen Anwendung finden:

• Studio
• Home
• Kino
• PA
• usw.

audaphon DSP-26 Vorverstärker in silber

Er wird mithilfe eines PCs programmiert und ist mittels beiliegender Fernbedienung schnell einstell- oder umschaltbar.

Der DSP-26 verfügt über ein sehr gutes Preis-/Leistungsverhältnis, wurde in Deutschland entwickelt und wird auch in Deutschland gefertigt. Die Bediensoftware wurde bewußt einfach gehalten. Über 4 Parameterspeicher (Preset), können Sie die Parametersätze schnell umschalten.

Technische Daten:

Eingänge:

analog:

• 4 x Stereo über Cinch-Buchsen, Eingangsimpedanz 10 kΩ, (5 Hz - 100 kHz, +/-0,5 dB)
• 1 x Stereo XLR-Buchsen, Eingangsimpedanz 10 kΩ, CMRR>90 dB (5 Hz - 100 kHz, +/-0,5 dB), Eingangswandler That1200S
• Eingangswahl-Umschaltung der Analogeingänge über Signalrelais
• Pegelumschaltung der Eingangsempfindlichkeit über Reed-Relais mit Aussteuerungsgrenzen 1,5 V eff. / 3 V eff. / 4,5 V eff.
• Schaltbare Einschaltautomatik für den Eingang: Line 1 und XLR mit umschaltbaren Schwelle low = 3 mV eff. / mid = 6 mV eff. / high = 12 mV eff.
• Operationsverstärker OPA1632 (ADC-Buffer) / OPA2134 (Input) im Signalweg

digital:

• 3 x Coax über Cinch-Buchsen, Eingangsimpedanz 75 Ω , bis 192 kHz / 24 Bit
• 3 x optisch über Toslink-Buchsen, min. - 21 dBm, bis 96 kHz / 24 Bit
• Verarbeitung über einen 2- Kanal asynchronen Abtastwandler für den PCM-Stream, Sample Rate 44,1 kHz bis 192 kHz / 24 Bit
• I²S Bus-Schnittstelle intern für serielle digitale Übertragung von Audiodaten mit 96 kHz Sampling

NF-Ausgänge:

(Messdaten inkl. ADC, DAC, DSP und Vol. Control)

• 6 x Cinch-Buchsen + 6 x XLR, Ausgangsimpedanz = 100 Ω
• Frequenzgang 20 Hz - 25 kHz (- 0,5 dB) bzw. 10 Hz - 30 kHz (- 2,0 dB)
• Fremdspannungsabstand>107 dB / Kanaltrennung>83 dB bei analoger Einspeisung
• Fremdspannungsabstand>113 dB / Kanaltrennung>89 dB bei digitaler Einspeisung
• THD + N Ratio<0,033 % (20 Hz - 20 kHz)
• Gesamtverstärkung max. 16 dB
• Max. Ausgangspegel: 2 V eff. bei EQ = 0 dB, 4 V. eff bei EQ = 6 dB, max. Offset-VDC<10 mV eff.
• OP-Ausgangstreiber National LME49710 / Burr-Brown OPA2134
• AC- Schaltausgang bis max. 1 kW-Anschlussleistung über Leistungsrelais mit 10 A Einschaltstrombegrenzung über 2 NTCs, die über ein 2-tes Leistungsrelais nach 1 Sek. überbrückt werden, der Schaltausgang ist prozessorgesteuert und wird bei Powersafe-Betrieb abgeschaltet

Signalverarbeitung:

• Abtastfrequenz 96 kHz für Analog- und Digitalsignale
• Asynchroner Abtastratenwandler für Fs = 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
• 48-Bit Verarbeitung im DSP, Freescale DSPB56374
• 24-Bit ADC, Texas Instr. PCM4220 Multi-Bit Delta-Sigma Wandler
• 24-Bit DAC, Wolfson WM8742
• Latenzzeit:<1 ms
• Übertragungsbereich 10 Hz - 30 kHz (-2,0 dB) / 8 Hz bis 35.000 Hz (-8,0 dB)
• maximal mögliches Delay 76,4 ms (Summe aller Kanäle)

Funktionen Signalprozessor:

• IIR-Filterfunktionen
• 6 x EQ (Bell) pro Kanal: Gain: -12 dB bis +6 dB / Q: 0,5 bis 10,0 / Frq: 20 bis 19.500 Hz alternativ zum EQ 5 / 6 kann je ein Shelf-Filter (Low / High) pro Kanal gesetzt werden
• Tiefpass pro Kanal: 40 Hz bis 10.000 Hz, 6 dB / 12 dB / 18 dB / 24 dB
• Hochpass pro Kanal: 15 Hz bis 10.000 Hz, 6 dB / 12 dB / 18 dB / 24 dB
• Charakteristik Hoch- und Tiefpass umschaltbar: Bessel, Butterworth, Linkwitz (nur 12 / 24 dB)
• Level Kanal: -6 dB bis +6 dB, in 1 dB Schritten
• Delay Kanal 1 bis 4: 0 bis 1,5 m (= 4,4 ms) in 3,6 mm Schritten
• Delay Kanal 5 und 6: 0 bis 10,0 m (= 29,4 ms) in 3,6 mm Schritten
• jeder Ausgangskanal kann auf den Signaleingang: Links oder Rechts bzw. Links + Rechts geschaltet werden, unabhängig vom analogen und digitalen Signaleingang

PC Interface:

• USB Buchse (Typ-B)
• USB - UART Konverter PL2303 (Prolific) mit Treiber 32 / 64 Bit
• Lauffähig: Windows 2000 / Windows XP / Windows XP mit SP2 / Windows Vista / Windows 7 / Windows Server 2003 u. 2008 (32 & 64 Bit)

Allgemein:

• Spannungsversorgung: 220 - 240 VAC, 50 / 60 Hz
• Netzeingang: Kaltgeräte-Netzmodul nach EN60320 / IEC320 mit 2-pol. Netzschalter und Sicherungshalter
• Geräteaufbau: Schutzklasse 1 nach IEC61140
• Leistungsaufnahme im Betrieb: 18,8 W
• Leistungsaufnahme im Powersafe-Modus:<0,5 W nach IEC 62301
• Abmessungen: Breite = 450 mm, Höhe = 110 mm, Tiefe = 315 mm
• Gewicht: 5,1 kg
• Aluminium-Gehäuse mit 10 mm Front, gebürstet, natur eloxiert

Mitgeliefertes Zubehör:

• Netzkabel 2,0 m mit 3 x 0,75 mm², schwarz nach EN60320-1/C13, 10 A, 250 VAC
• Datenkabel USB-A/B, 3 m
• Fernbedienung mit 2 Stück AAA-Batterien (Micro)

Software zum Audaphongerät:

• Audaphon Cross-Control zum Download als zip-Datei
• Windows 32 und 64 Bit Treiber für USB zum Download als zip-Datei

Bedienungsanleitung zum Audaphongerät:

• Bedienungsanleitung als PDF

Beispiele aus der Bedienungsanleitung zum Audaphongerät:

• Beispiel 1 (2 Subwoofer und 2 Satelliten mit Trennfrequenz bei 80 Hz)
• Beispiel 2 (Resonanzspitze bei 6500 Hertz mildern)
• Beispiel 3 (3-Wege-Kombination)
• Beispiel 4 Low-Shelf Filter fallend
• Beispiel 4 Low-Shelf Filter steigend
• Beispiel 4 High-Shelf Filter fallend
• Beispiel 4 High-Shelf Filter steigend

Preis pro Stück
  (Art.-Nr. ear-dsp26-si) - nicht lieferbar in silber
