Audimax Bookshelf FD   Kompaktlautsprecher aus Hobby Hifi 3/2020

technische Daten:
  • Impedanz: 6 Ohm
  • Kennschalldruck (2,83V/1m): 81 dB
  • Maße (HxBxT): 440 x 220 x 340 mm
  • Frequenzbereich (-8dB): 31 - 40000 Hz
  • Trennfrequenz(en): 2200 Hz
  • Prinzip: Bassreflexbox

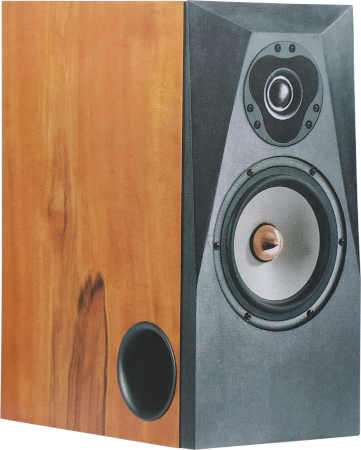

Audimax Bookshelf FD ist ein zwei-Wege Kompaktlautsprecher.

Audimax Bookshelf FD ist ein Bassreflex-Lautsprecher mit Chassis der Firma Hobby Hifi (Made by SEAS) und Firma Scan Speak.

Der Lautsprecher enthält folgende Chassis:
- einen Hochtöner Scan Speak D3004/662000
- einen Tieftöner Hobby Hifi MW12T (Made by SEAS)

Der Lautsprecher wurde von Bernd Timmermanns entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Tiefpass 3. Ordnung (18 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist perfekt linear.

Das Abklingspektrum ist praktisch fehlerfrei.

Die nichtlinearen Verzerrungen bei mittleren Lautstärken (90 dB, 1m) liegen oberhalb von 200 Hz unter 0,4%.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

..."Bass perlt mit klarer Struktur, mit tollem Druck und mit erstaunlichem Tiefgang. Der Grundtonbereich zeigt sich wunderbar aufgeräumt, er gibt Stimmen eine standfeste Grundlage. Feinste Detailzeichnung und subtile Auflösung filigraner Strukturen kennzeichnen den Mittenbereich. Daran schließt sich ein überaus fein ziselierter, klarer und höchst akribisch auflösender Hochtonbereich an. Der Hochtöner löst filigrane Details mit einer souveränen Selbstverständlichkeit auf, die einem den Atem verschlägt - das kann nicht einmal die Berylliumkalotte besser. Schlagzeugbesen lösen wohlige Schauer aus, Triangel flirrt elektrisierend. Der räumliche Eindruck begeistert mit ausladender Breite und Tiefe. Hinzu gesellt sich ein ausgeprägter und sehr real wirkender Nahbereich: Stimmen stehen auch schon einmal wirklich ganz vorne, sogar noch vor der Boxen-Grundline, und sie wirken immer zum Greifen real. Auch wenn sie vom Toningenieur nicht ganz so weit vorne platziert wurden, begeistern die Audimax-Regalboxen mit punktgenauer Lokalisierung. Die Positionen der Vokalisten der Acapella-Formation Amarcord sind im "Book of Madrisals" exakt erkennbar - jeder einzelne Künstler steht an seinem Platz, den ihm niemand streitig macht. Genau so geht Räumlichkeit." ...

Fazit der Zeitschrift:

"Audimax Bookshelf FD beweist, dass Hochtonwiedergabe in Referenzqualität auch ohne Beryllium oder andere Hightech-Membranmaterialien gelingt. Scan Speaks Illuminator-Gewebekalotte bietet Klangqualität auf allerhöchstem Niveau - für unseren Tiefmitteltöner mit Magnesium-Membran ein perfekt harmonierender Partner." ...

Unser Bausatz besteht aus

  • ScanSpeak Illuminator D3004/6620-00, 1/2 Packung
  • Hobby-HiFi Tieftonlautsprecher 18MW12T (von SEAS produziert)
  • 0,5x JetSet 70MR, Bassreflexsystem, Mitte
  • JetSet 70AT, Bassreflexsystem, außen
  • JetSet 70IT, Bassreflexsystem, innen
  • JetSet 70WR (Winkelrohr)
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 0,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x2,5 mm2, transparent
  • 2,5x Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Mundorf MCAP EVO Öl 1 μF; / 450 V
  • Mundorf MCAP EVO Öl 4,7 μF; / 450 V
  • Mundorf MCAP EVO Öl 10 μF; / 450 V
  • Audaphon MKP CAP Superior 1,5 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 3,3 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 4,7 μF; / 400 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,22 mH/0,34 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,39 mH/0,51 Ohm
  • Mundorf Backlack-Luftspule BL140, 0,82 mH/0,26 Ohm
  • Mundorf Backlack-Luftspule BL140, 3,3 mH/0,59 Ohm
  • Mundorf Feronitkern-Spule, F50, 22 mH/6,69 Ohm
  • Metalloxidwiderstand MOX10 5,6 Ohm (grün-blau-gold)
  • Metalloxidwiderstand MOX10 10 Ohm (braun-schwarz-schwarz)
  • Metalloxidwiderstand MOX5 1,0 Ohm (braun-schwarz-gold)
  • Metalloxidwiderstand MOX5 4,7 Ohm (gelb-violett-gold)
  • Metalloxidwiderstand MOX5 33 Ohm (orange-orange-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 993,00 ohne MwSt: € 834.45 / $ 901.21

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Kupferfolien und Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Scan Speak D3004/662000 - wo es besonders auf die Qualität ankommt - sind hochwertige Mundorf EVO Silver Gold Öl mit 450 V.

  • Mundorf MCAP EVO Silber Gold Öl 1 μF; / 450 V
  • Mundorf MCAP EVO Silber Gold Öl 4,7 μF; / 450 V
  • Mundorf MCAP EVO Silber Gold Öl 10 μF; / 450 V
  • Audaphon MKP CAP Superior 1,5 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 3,3 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 4,7 μF; / 400 Vdc
  • Mundorf Folienspule CFC14-0,39mH/0,14Ohm
  • Mundorf Folienspule CFC14-0,82mH/0,22Ohm
  • Mundorf Folienspule CFC14-3,3mH/0,50Ohm
  • Mundorf Backlack-Luftspule BL71, 0,22 mH/0,34 Ohm
  • Mundorf Feronitkern-Spule, F50, 22 mH/6,69 Ohm
  • Metalloxidwiderstand MOX10 5,6 Ohm (grün-blau-gold)
  • Metalloxidwiderstand MOX10 10 Ohm (braun-schwarz-schwarz)
  • Metalloxidwiderstand MOX5 1,0 Ohm (braun-schwarz-gold)
  • Metalloxidwiderstand MOX5 4,7 Ohm (gelb-violett-gold)
  • Metalloxidwiderstand MOX5 33 Ohm (orange-orange-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 1250,00 ohne MwSt: € 1050.42 / $ 1134.45

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Mundorf Elko glatt, 22μF / 70 Vdc
  • Mundorf Backlack-Luftspule BL71, 1,0 mH/1,02 Ohm
  • Keramikwiderstand 12 Ohm/20 Watt

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 19,90 ohne MwSt: € 16.72 / $ 18.06

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück:   EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Zusätzlich benötigte Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück:   EUR 4,20 ohne MwSt: € 3.53 / $ 3.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
