Audimax Micro AMT (with 90 Hz high pass filter)   L'enceinte compacte de Hobby Hifi 6/2022

Fiche technique:
  • Impédance nominale: 6 Ohm
  • Sensibilité (2,83V/1m): 81 dB
  • Dimensions (HxLxP): 335 x 200 x 300 mm
  • Réponse en fréquence (-8dB): 80 - 36000 Hz
  • Fréquence(s) de coupure: 2800 Hz
  • Principe: charge close

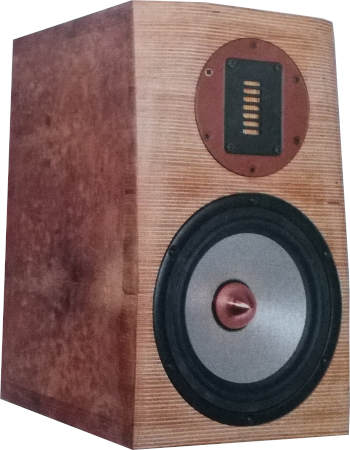

Audimax Micro AMT (with 90 Hz high pass filter) est une enceinte compacte à deux voies.

Audimax Micro AMT (with 90 Hz high pass filter) est une enceinte close, utilisant des haut-parleurs Mundorf et SEAS.

Le kit comprend les haut-parleurs:
- un air motion transformer (tweeter à ruban) Mundorf AMTU60W1.1-C
- un boomer Hobby-HiFi 18MW12T (von SEAS produziert)

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bande constitué d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur médium.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre (graphique en cascade) est exemplaire, sans aucune résonance dérangeante.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,33% à partir de 200 Hz.

Notre kit se compose de

  • Mundorf AMTU60W1.1-C
  • Boomer Hobby-HiFi 18MW12T (SEAS)
  • 0,5x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,5x Audaphon matériau d amortissement autocollant Damping 10, 970 x 470 mm
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 1,5m Câble haut-parleur 2x2,5 mm2, translucide
  • Vis Pan 4x20 noir, torx, 8 pièces
  • Vis à tête fraisée Visaton 3,5x25, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Mundorf MCAP EVO Oil 0,47 μF / 450 V
  • Mundorf MCAP EVO Oil 1 μF / 450 V
  • 2x Mundorf MCAP EVO Oil 3,3 μF / 450 V
  • Mundorf MCAP EVO Oil 3,9 μF / 450 V
  • Mundorf MCAP EVO Oil 4,7 μF / 450 V
  • Mundorf MCAP EVO Oil 6,8 μF / 450 V
  • Mundorf MCAP EVO Oil 22 μF / 450 V
  • Condensateur électrolytique JB bipolaire, 100 μF/100 Vdc
  • Bobine à air Mundorf L140 0,82 mH/0,26 Ohm
  • Bobine à air Mundorf L140 2,2 mH/0,46 Ohm
  • 2x Bobine à air 0,7 mm 0,33 mH/0,48 Ohm
  • Bobine à air 0,7 mm 1,2 mH/1,08 Ohm
  • Bobine à air 0,7 mm 6,8 mH/2,68 Ohm
  • Bobine à air 0,7 mm 8,2 mH/3,05 Ohm
  • 2x Résistance oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • Résistance oxyde de métal, 5W 1,0 Ohm (brun-noir-or)
  • Résistance oxyde de métal, 5W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 5W 10 Ohm (marron-noir-noir)
  • Résistance oxyde de métal, 5W 33 Ohm (orange-orange-noir)

Composants sans ébénisterie, prix par unité   EUR 1086,00 hors TVA: € 912.61 / $ 985.61

Prix pour une paire de haut-parleurs personnalisés de n'importe quelle couleur   - indisponible (_)

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf MCAP EVO Oil 0,47 μF / 450 V
  • 2x Mundorf MCAP EVO Oil 3,3 μF / 450 V
  • Mundorf MCAP EVO Oil 3,9 μF / 450 V
  • Mundorf MCAP EVO Oil 22 μF / 450 V
  • Mundorf MCAP EVO or, argent l huile 1 μF / 450 V
  • Mundorf MCAP EVO or, argent l huile 4,7 μF / 450 V
  • Mundorf MCAP EVO or, argent l huile 6,8 μF / 450 V
  • Condensateur électrolytique JB bipolaire, 100 μF/100 Vdc
  • Bobine à ruban en cuivre Mundorf CFC14-0,82 mH/0,22Ohm
  • Bobine à ruban en cuivre Mundorf CFC14-2,2 mH/0,41Ohm
  • 2x Bobine à air vernie Mundorf BL71 0,33 mH/0,48 Ohm
  • Bobine à air vernie Mundorf BL71 1,2 mH/1,08 Ohm
  • Bobine à air vernie Mundorf BL71 6,8 mH/2,68 Ohm
  • Bobine à air vernie Mundorf BL71 8,2 mH/3,05 Ohm
  • 2x Résistance MResist Supreme 8,2 Ohm / 20 Watt
  • Résistance oxyde de métal, 5W 1,0 Ohm (brun-noir-or)
  • Résistance oxyde de métal, 5W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 5W 10 Ohm (marron-noir-noir)
  • Résistance oxyde de métal, 5W 33 Ohm (orange-orange-noir)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 1334,00 hors TVA: € 1121.01 / $ 1210.69

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Mundorf MCAP EVO Oil 2,2 μF / 450 V
  • Condensateur électrolytique Mundorf à film rugueux, 56 μF/100 VDC
  • Bobine à air 0,7 mm 0,047 mH
  • Bobine à air 0,7 mm 0,33 mH/0,48 Ohm
  • Résistance céramique 5,6 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 31,30 hors TVA: € 26.30 / $ 28.41

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 8,60 hors TVA: € 7.23 / $ 7.81
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
