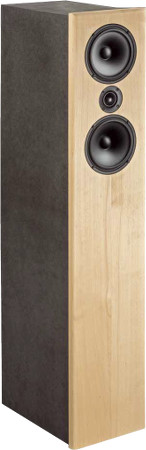

BPPR Three   L'enceinte en colonne de K+T 3/2015

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 91 dB
  • Dimensions (HxLxP): 1210 x 240 x 350 mm
  • Réponse en fréquence (-8dB): 40 - 30000 Hz
  • Fréquence(s) de coupure: 2800 Hz
  • Principe: bassréflex

Dennis Frank et Daniel Gattig ont réalisé avec BPPR Three une enceinte dans laquelle un tweeter de 30 mm est entouré de deux haut-parleurs de Wavecor.

Le filtre est composé d'un passe-haut et d'un passe bas du second ordre (12 dB par octave). Le condensateur est monté en parallèle au diviseur de tension et en série avec le haut-parleur d'aigus pour relever légèrement les sons les plus hauts. Les composants qui permettent d'éviter la résonance et les exagérations ne sont pas nécessaires.

La réponse en fréquence de l'enceinte de 70 Hz à 30 000Hz est très linéaire. Le spectre de décadence est jusqu’à deux résonances, exempt de défaut. Les distortions non-linéaires à 85 dB (1m) sont, à partir de 300 Hz, pratiquement toutes en dessous de 0,3%.

Notre kit se compose de

  • Tweeter à dôme en soie Wavecor TW030WA01, 4 Ohm
  • 2x Grave-médium Wavecor WF168WA02, 8 Ohm
  • Évent bass-reflex HP70, 70x220mm, noir
  • 3x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier T122 Au pour bi-câblage avec bornes en laiton plaquées or
  • 3m Câble haut-parleur 2x1,5 mm2, translucide
  • 0,5x Vis Pan 3,5x17 noir, torx, 8 pièces
  • 1,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 3,3 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 μF / 400 Vdc
  • Condensateur Audaphon MKT 15 μF / 160 Vdc
  • Bobine à air 1,4 mm , 1,2 mH/0,32 Ohm
  • Bobine à air 0,7 mm , 0,27 mH/0,44 Ohm
  • Résistance oxyde de métal, 10W 3,3 Ohm (orange-orange-or)


Kit hors ébénisterie,
prix par unité   EUR 436,00 hors TVA: € 366.39 / $ 395.70

Kit avec filtre haut de gamme

Le Kit haut de gamme contient, à la place des condensateur Audaphon Superior des condensateur Clarity Cap de type ESA: Les bobines sont des bobines à air à spires collées. Les bobines jouent le rôle de bobines à spires pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).


Kit hors ébénisterie,
prix par unité   EUR 468,00 hors TVA: € 393.28 / $ 424.74

Correction d'impédance

À droite les éléments du filtre,
pour montage sur une planchette en bois.

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 159x127mm, étamé, prix à l´unité:   EUR 5,90 hors TVA: € 4.96 / $ 5.35
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
