Cheap Trick CT 236 Koaxialbox mit Tang Band Koaxialchassis aus Zeitschrift K+T 3/2008

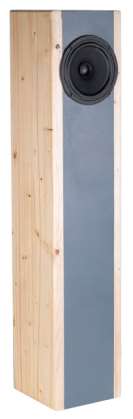

CT 236 aus Zeitschrift K+T 3/2008
Die Daten des CT 236
- Maße (HxBxT): 105 x 21,6 x 21,5 cm
- Impedanz: 8 Ohm
- Empfindlichkeit (2,83V/1m): 85 dB
- Trennfrequenzen: 2,2 kHz
- Frequenzbereich (-8dB): 28-25 000 Hz
- Prinzip: Transmissionline
Christian Gather und Thomas Schmidt konstruierten mit CT 236 eine Transmissionlinebox mit Tang Band W6-1530 Koaxiallautsprecher. Durch ihre geringe bauliche Tiefe lässt sie sich auch in kleinere Räume eingliedern.

Auszug aus der Klangbeschreibung in Klang+Ton 3/2008:
... nach brachialem Einspielen über das Wochenende ....:
"Am Montag mussten wir zwangsläufig wieder hinein, um den CD-Player abzustellen - was soll ich sagen, ich bin erst einmal sitzen geblieben und habe bewundert, wie souverän die beiden 17er in unserer Transmissionline mit den gemeinen Bassattacken umgingen - transmissionline-typisch ansatzlos und trocken. Und das ist noch längst nicht alles: Im wichtigen Mitteltonbereich spielt der CT236 ungemein sauber und detailreich auf - da verfärbt nichts, da wird nichts überbetont oder unterschlagen, die Musik wird einfach so wiedergegeben, wie sie an den Klemmen ankommt. "
...
" Wieder einmal am faszinierendsten am Hörtest mit einem Koaxialchassis war die räumliche Wiedergabe, die in Breite wie Tiefe die einmalige Faszination einer Punktschallquelle ausstrahlt und das gedankliche Umherwandern im Aufnahmeraum so einmalig leicht macht." ...

Unser Bausatz besteht aus:

  • Tang Band W6-1530 Koaxialchassis
  • zwei Polklemmen
  • 1,5 Beutel (3 Matten) Dämmwatte
  • 3 Meter Lautsprecherkabel 2x 1,5 mm2
  • 4 Pan-Schrauben 3,5 x 17 mm
  • die K+T Bauanleitung
  • rechts: die Frequenzweichenteile auf Holz aufzubauen:
  • 1,2 mH Luftspule / 1,4 mm
  • 0,47 mH Luftspule / 1 mm
  • 10 μF Elko, glatt
  • 15 μF Elko, glatt
  • 4,7 μF MKP-Kondensator
  • 2x 8,2 Ohm MOX10-Widerstand (grau-rot-gold
  • 6,8 Ohm MOX10-Widerstand (blau-grau-gold

Preis Bausatz CT 236 ohne Gehäuse pro Stück: - nicht lieferbar

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte 150x115 mm, Best.-Nr. I-8805017,     Preis   EUR 4,70 ohne MwSt: € 3.95 / $ 4.27
