Maja   Standlautsprecher aus Zeitschrift K+T 2/2015

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 87 dB
  • Maße (HxBxT): 1200 x 250 x 325 mm
  • Frequenzbereich (-8dB): 35 - 30000 Hz
  • Trennfrequenz(en): 2000 Hz
  • Prinzip: Bassreflexbox

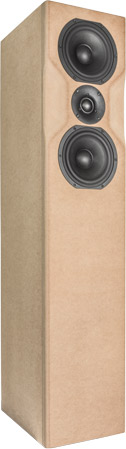

Maja ist ein Bassreflex-Standlautsprecher von Dennis Frank und Daniel Gattig. Der Lautsprecher besteht aus einem sehr breitbandig arbeitenden Kalottenhochtöner von Wavecor TW 030WA09, der von zwei Wavecor-Bässen WF182BD12 eingerahmt wird.

Beide Tieftöner haben ein eigenes Gehäuse; der untere Lautsprecher arbeitet in einem Bassreflexgehäuse. Dies Konzept ist nicht neu: Katun, BPPR 3 arbeiten ebenso nach diesem Prinzip, das sich sehr bewährte.

Die Frequenzweiche besteht aus einem Hochpass 2. Ordnung und einem Widerstandsteiler dessen Längswiderstand einen zusätzlichen Kondensator erhielt. Die Tieftöner werden durch einen Tiefpass 3. Ordnung angesteuert. Parallel zu den Lautsprechern ebnet je ein Saugkreis zusätzlich den Frequenzgang.

Der Frequenzgang zeigt eine leichte Übertreibung oberhalb von 10 kHz auf Achse, die jedoch unter 15 oder 30 Grad Winkel völlig verschwindet. Die nichtlienearen Verzerrungen bleiben bei 85 dB (1m) oberhalb von 350 Hz unter 0,3% und bei 95 dB (1m) oberhalb von 150 Hz unterhalb von 1%; im mittleren Frequenzbereich zwischen 700 und 2300 Hz sogar unter 0,2%. Das sind gute Werte (der Lautsprecher fügt dem Klangbild kaum eigene Obertöne bei). Das Zerfallsspektrum zeigt um 300 Hz und 400 Hz Resonanzen; es ist ansonsten aber vorbildlich.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Im Hörraum zeigte sich die Maja als eines auf gar keinen Fall: nämlich als Kind von Traurigkeit. Sie pumpte Tieftonales mit viel Autorität in Richtung Zuhörer, wie zum Beispiel die in Brasilien geborene Sängerin Dillon eindrucksvoll bewies: "This Silence Kills" schiebt mit Macht und Nachdruck." ... "Der Hochtöner macht seine Sache sehr gut, seine Wiedergabe strotzt vor Energie, er wirkt lebendig, kraftvoll und sehr transparent - das passt ausgezeichnet zum Bass. Die Box mag Led Zeppelin, ich hatte großen Spaß mit dem Klassiker "Kashmir" vom 1975er-Album "Physical Grafitti". Das tönt kantig, konturiert und genauso dreckig, wie es sein sollte. Alles in allem ist die Maja nicht unbedingt die superausgewogene Feingeist-Box, aber eine dicke Empfehlung für alle, die ganz gerne beim Musikhören die Kuh fliegen lassen. "

Unser Bausatz besteht aus

  • Wavecor Silk Dome Tweeter TW030WA09
  • 2x Wavecor Mitteltieftöner WF182BD12 glass fiber
  • Bassreflexrohr HP70, 68x160 mm, schwarz
  • 3x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x1,5 mm2, transparent
  • Inbus-Holzschrauben 4x16mm, schwarz 12 Stück
  • Pan-Schrauben 4x20 schwarz, 4 Stück
  • Bauplan für den Bausatz

die Frequenzweichenbauteile rechts,
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 2,2 μF / 400 Vdc
  • Audaphon MKP CAP Superior 8,2 μF / 400 Vdc
  • Audaphon MKT Kondensator 2,2 μF / 160 Vdc
  • Audaphon MKT Kondensator 22 μF / 160 Vdc
  • Audaphon MKT Kondensator 33 μF / 160 Vdc
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • 0,7 mm Luftspule, 1,0 mH/1,02 Ohm
  • 1,0 mm Luftspule, 0,22 mH/0,21 Ohm
  • 1,4 mm Luftspule, 1,0 mH/0,29 Ohm
  • 1,4 mm Luftspule, 0,33 mH/0,15 Ohm
  • Metalloxidwiderstand MOX10 3,3 Ohm (orange-orange-gold)
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)
  • Metalloxidwiderstand MOX10 10 Ohm (braun-schwarz-schwarz)
  • Metalloxidwiderstand MOX10 33 Ohm (orange-orange-schwarz)

Hinweis: Auf Wunsch liefern wir auch ein Biwiring-Terminal von Audaphon gegen Aufpreis.

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 661,00 ohne MwSt: € 555.46 / $ 599.90

Preis für ein Paar kundenspezifische Lautsprecher mit beliebiger Farbe EUR 3110,00 ohne MwSt: € 2613.45 / $ 2822.52

Bausatz mit High-End-Weiche

In der Version mit Highend-Weiche kommen im Signalpfad zum Hochtöner statt der Audaphon MKP-Kondensatoren zwei ClarityCap ESA-Kondensatoren höchster Qualität zum Einsatz. Ansonsten kommen durchweg ClarityCap Folienkondensatoren Typ PWA zum Einsatz. Als Spule liefern wir 3 cfc-Kupferfolienspulen und Mundorf Backlack-Luftspulen; beides um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.)

  • ClarityCap MR Kondensator 2,2 μF / 630 Vdc
  • ClarityCap MR Kondensator 8,2 μF / 630 Vdc
  • ClarityCap PWA Kondensator 2,2 μF / 160 Vdc
  • ClarityCap PWA Kondensator 22 μF / 160 Vdc
  • ClarityCap PWA Kondensator 33 μF / 160 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,33 mH/0,48 Ohm
  • Mundorf Backlack-Luftspule BL71, 1,0 mH/1,02 Ohm
  • Mundorf Folienspule CFC16-0,22mH/0,13Ohm
  • Mundorf Folienspule CFC16-0,33mH/0,18Ohm
  • Mundorf Folienspule CFC14-1,0mH/0,23Ohm
  • MResist Supreme-Widerstand 3,3 Ohm / 20 Watt
  • MResist Supreme-Widerstand 33 Ohm / 20 Watt
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)
  • Metalloxidwiderstand MOX10 10 Ohm (braun-schwarz-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 1019,00 ohne MwSt: € 856.30 / $ 924.81

Preis für ein Paarkundenspezifische Lautsprecher mit beliebiger Farbe EUR 3491,00 ohne MwSt: € 2933.61 / $ 3168.30

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).

Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 33 μF / 160 Vdc
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 14,70 ohne MwSt: € 12.35 / $ 13.34

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück:   EUR 8,60 ohne MwSt: € 7.23 / $ 7.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
