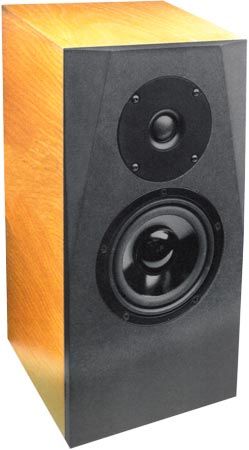

Mini Monitor Basic HP ist ein günstiger kompakter Lautsprecher. In ihm kommt ein Visaton W130 S4 als Tieftöner und der Visaton SC 10 N als Hochtöner zum Einsatz.
Der Lautsprecher wurde von Bernd Timmermanns entwickelt.
Der Lautsprecher ist mit geschlossenem Gehäuse und Hochpassfilter mit verschiedenen möglichen Trennfrequenzen konstruiert um Ihn bestmöglich mit einem Subwoofer betreiben zu können.
Die Frequenzweiche besteht aus einem Hochpass 2. Ordnung (12 dB/Oktave) für den Hochtöner. Ein Bandpass (aus Hoch und Tiefpass 2. Ordnung) treibt den Tiefmitteltöner an.
Der Frequenzgang des Lautsprechers ist zwischen 100 Hz und 10000 Hz ausgewogen. Das Abklingspektrum ist ohne Störung. Die nichtlinearen Verzerrungen bei mittleren Lautstärken (90 dB, 1m) liegen oberhalb von 300 Hz unter 0,8%.
"Im Hörraum der Redaktion kombinierten wir unsere Mini-Monitore mit dem Subwoofer "The Base DVC". Dieses Gespann harmoniert bei einer Trennfrequenz von 95 Hertz und gegenphasiger Polung von Subwoofer und Satelliten prächtig: Dann addieren sich die Schallanteile im Übernahmebereich perfekt, und die Summenkurve des Frequenzgangs verläuft vollkommen linear. Die Verpolung entweder des Subwoofers oder der Satelliten, beides ist möglich, trägt der Phasendrehung durch die Frequenzweiche Rechnung. Wird dies durch die Verpolung wieder korrigiert, dann wirken massive Bässe, als kämen sie aus den kleinen Mini-Monitoren. Dem Subwoofer ist seine maßgebliche Beteiligung an dem Spektakel allenfalls anzumerken, wenn man seine Membranauslenkungen beobachtet. Von der Bürde der tiefen Bässe befreit, spielen die Visaton-Chassis verblüffend leichtfüßig. Das Klangbild atmet eine beeindruckende Leichtigkeit und Lebendigkeit. Der Hochtöner zeichnet ein verblüffend feingliedriges Klangbild, und der Tiefmitteltöner modelliert dazu Stimmen plastisch und mit großer Natürlichkeit. Tonal machen diese Lautsprecher alles richtig. Räumlich agieren sie nicht zuletzt dank des Subwoofers auf hohem Niveau. Verglichen mit der Bassreflexversion ohne Subwoofer, zeigt sich der akustisch abgebildete Raum größer, weiter und tiefer, und zwischen den Stimmen und Instrumenten ist viel mehr Platz."
"Die HP-Version des Mini-Monitor Basic beeindruckt in Verbindung mit einem hochwertigen Subwoofer mit passender Frequenzweiche durch hochklassige Klangqualität. Nicht nur Tiefbass und Pegelfestigkeit profitieren, obwohl dies natürlich für ein Sub-Sat-System ganz wesentlich ist. Das Klangbild wirkt auch leichtfüßiger, und die Räumlichkeit gewinnt beeindruckend an Weite und Tiefe. Diese Lautsprecher sind mit einem sehr überschaubaren Budget, schon ab etwa 200 Euro für ein Boxenpaar, realisierbar. Das Resultat lieg Klassen darüber - kurzum: fantastische Lautsprecher zu einem sensationell günstigen Preis."
Um den Subwoofer optimal anpassen zu können, gibt es denMini Monitor Basic HP mit verschiedenen unteren Trennfrequenzen.
den Frequenzweichenbauteilen (rechts), auf einem Holzbrettchen aufzubauen.
Bausatz ohne Gehäuse, Preis pro Box EUR 134,00 ohne MwSt: € 112.61 / $ 129.50
Bausatz ohne Gehäuse, Preis pro Box EUR 140,00 ohne MwSt: € 117.65 / $ 135.29
Bausatz ohne Gehäuse, Preis pro Box EUR 137,00 ohne MwSt: € 115.13 / $ 132.39
Bausatz ohne Gehäuse, Preis pro Box EUR 136,00 ohne MwSt: € 114.29 / $ 131.43
Bausatz ohne Gehäuse, Preis pro Box EUR 151,00 ohne MwSt: € 126.89 / $ 145.92
Der Highend-Bausatz enthält Backlack-Luftspulen um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.)
High-End Bausatz ohne Gehäuse, Preis pro Box EUR 292,00 ohne MwSt: € 245.38 / $ 282.18
High-End Bausatz ohne Gehäuse, Preis pro Box EUR 265,00 ohne MwSt: € 222.69 / $ 256.09
High-End Bausatz ohne Gehäuse, Preis pro Box EUR 252,00 ohne MwSt: € 211.76 / $ 243.53
High-End Bausatz ohne Gehäuse, Preis pro Box EUR 243,00 ohne MwSt: € 204.20 / $ 234.83
High-End Bausatz ohne Gehäuse, Preis pro Box EUR 234,00 ohne MwSt: € 196.64 / $ 226.13
Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen: Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück: EUR 4,20 ohne MwSt: € 3.53 / $ 4.06 Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)
