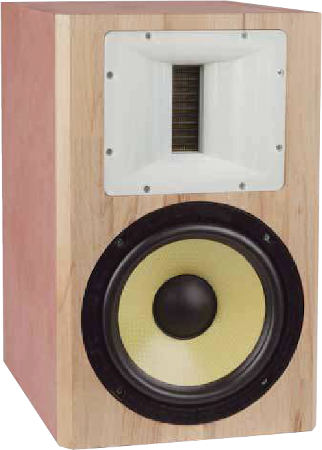

Monacor Mission Possible   Kompaktlautsprecher aus K+T 1/2022

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 86 dB
  • Maße (HxBxT): 400 x 250 x 418 mm
  • Frequenzbereich (-8dB): 50 - 21000 Hz
  • Trennfrequenz(en): 2500 Hz
  • Prinzip: geschlossene Box

Monacor Mission Possible ist ein zwei-Wege Kompaktlautsprecher.

Monacor Mission Possible ist ein geschlossener Lautsprecher mit Chassis von Monacor .

Der Lautsprecher enthält folgende Chassis:
- einen Air-Motion-Transformer (Bändchen-Hochtöner) Monacor AIRMT-130
- einen Tieftöner Monacor SPH-200KE

Das 3D gedruckte Horn für den AMT ist nicht im Bausatz enthalten. Die Dateien für den 3D Druck können auf der Monacor Homepage runtergeladen werden.

Der Lautsprecher wurde von Frank Kuhl und Sebastian Hussels entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 2. Ordnung (12 dB / Oktave) für den Hochtöner.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum ist praktisch fehlerfrei.

Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 300 Hz unter 0,5 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) im hörbaren Bereich unter 1,1 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"In unserem Hörraum präsentierte sich die Mission Possible äußerst vorteilhaft: Der Bassbereich hat die nötige Tiefe für alle Musikrichtungen, ohne zu dick aufzutragen, während die erwähnte Betonung Sänger und Naturinstrumente schon etwas bevorzugt. Den Einsatzbereich würde ich dann tatsächlich auch eher im Bereich Jazz und Vocal Pop sehen, Bei dem der Solist wunderbar prominent präsentiert wird, fast wie bei klassischen Breitband-Konstruktionen. Solchen Boxen hat die Mission Possible aber mehrere Dinge voraus: Sie ist vielseitiger, weil sie eben ein sehr breites Spektrum bearbeitet und höher belastbar und damit eine technisch durch und durch moderne Box mit einem an die Klassiker angelehnten Sound."

Fazit der Zeitschrift:

Spannende Box, die klassischen Sound in die moderne Zeit transportiert.

Unser Bausatz besteht aus

  • Number One SPH-200KE
  • AIRMT-130
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 0,25x Noppenschaum N25-30, 100x50x3cm, anthrazit
  • Terminal T105 Au mit Messingklemmen, vergoldet
  • 2m Lautsprecherkabel 2x1,5 mm2, transparent
  • 0,5x Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • Visaton Senkkopfschrauben 3,5x25, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKT Kondensator 8,2 μF / 160 Vdc
  • Audaphon MKT Kondensator 15 μF / 160 Vdc
  • 1,3 mm Luftspule, 1,5 mH/0,40 Ohm
  • 1,0 mm Luftspule, 0,56 mH/0,36 Ohm
  • Keramikwiderstand 2,7 Ohm/20 Watt
  • Keramikwiderstand 3,3 Ohm/20 Watt
  • Keramikwiderstand 8,2 Ohm/20 Watt

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 485,00 ohne MwSt: € 407.56 / $ 440.17

Das 3D gedruckte Horn für den AMT ist nicht im Bausatz enthalten. Die Dateien für den 3D Druck können auf der Monacor Homepage runtergeladen werden.

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Monacor AIRMT-130 - wo es besonders auf die Qualität ankommt - sind hochwertige Clarity Cap ESA MKP Kondensatoren mit 250 V.

  • ClarityCap ESA Kondensator 15 μF / 250 Vdc
  • Audaphon MKP CAP Superior 8,2 μF / 400 Vdc
  • Mundorf Backlack-Luftspule BL100, 0,56 mH/0,36 Ohm
  • Mundorf Backlack-Luftspule BL140, 1,5 mH/0,38 Ohm
  • Keramikwiderstand 2,7 Ohm/20 Watt
  • Keramikwiderstand 3,3 Ohm/20 Watt
  • Keramikwiderstand 8,2 Ohm/20 Watt

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 534,00 ohne MwSt: € 448.74 / $ 484.64

Das 3D gedruckte Horn für den AMT ist nicht im Bausatz enthalten. Die Dateien für den 3D Druck können auf der Monacor Homepage runtergeladen werden.

Optionaler Hochpassfilter (GHP)

  • 2x JB Elko bipolar, 220 μF/50 Vdc
  • 2x JB Elko bipolar advanced, 33μF / 50 Vdc

Bausatz Hochpassfilter, Preis pro Lautsprecher   EUR 12,60 ohne MwSt: € 10.59 / $ 11.44

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 33 μF / 160 Vdc
  • 1,0 mm Luftspule, 1,5 mH/0,63 Ohm
  • Keramikwiderstand 10 Ohm/20 Watt

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 22,80 ohne MwSt: € 19.16 / $ 20.69

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf Universal-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte 150x115 mm, verzinnt, Preis pro Stück:   EUR 4,70 ohne MwSt: € 3.95 / $ 4.27
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)
