Redcatt Moai   L'enceinte en colonne de K+T 3/2023

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 97 dB
  • Dimensions (HxLxP): 1386 x 328 x 514 mm
  • Réponse en fréquence (-8dB): 55 - 20000 Hz
  • Fréquence(s) de coupure: 2100 Hz
  • Principe: bassréflex

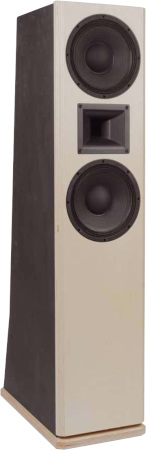

Moai est une enceinte colonne à deux voies.

Moai est une enceinte basse-réflex, utilisant des haut-parleurs Redcatt et Lavoce.

Le kit comprend les haut-parleurs:
- un haut-parleur à Pavillon avec moteur Redcatt 140FCDX4 + LaVoce HD1004
- deux boomers Redcatt 101NPMX8

L'enceinte a été développée par Blue Planet Acoustic et Thomas Schmidt.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,4% à partir de 300 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 1,2%.

Un extrait de la revue Klang+Ton (translation of author (Traduction de l'auteur en anglais)

Le verdict du magazine Klang+Ton

Notre kit se compose de

  • Redcatt 140FCDX4
  • 2x Redcatt 101NPMX8
  • LaVoce HD1004
  • 2x Évent bass-reflex HP100, 100x197 mm, noir
  • Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 3x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x1,5 mm2, translucide
  • 2,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 3,9 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 4,7 μF / 400 Vdc
  • Condensateur Audaphon MKT 33 μF / 160 Vdc
  • Bobine à air 1,4 mm , 1,0 mH/0,29 Ohm
  • Bobine à air 0,7 mm , 0,33 mH/0,48 Ohm
  • Résistance oxyde de métal, 10W 3,9 Ohm (orange-blanc-or)
  • Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)

Composants sans ébénisterie, prix par unité   EUR 382,00 hors TVA: € 321.01 / $ 346.69

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Condensateur ClarityCap CSA 3,9μF / 630 Vdc
  • Condensateur ClarityCap CSA 4,7μF / 630 Vdc
  • Condensateur Audaphon MKT 33 μF / 160 Vdc
  • Bobine à air vernie Mundorf BL71 0,33 mH/0,48 Ohm
  • Bobine à air vernie Mundorf BL140 1,0 mH/0,30 Ohm
  • Résistance oxyde de métal, 10W 3,9 Ohm (orange-blanc-or)
  • Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 432,00 hors TVA: € 363.03 / $ 392.07

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 22 μF / 160 Vdc
  • Bobine à air 1,0 mm , 0,33 mH/0,26 Ohm
  • Résistance céramique 5,6 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 14,80 hors TVA: € 12.44 / $ 13.43

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 220x155mm, étamé, prix à l´unité:   EUR 11,80 hors TVA: € 9.92 / $ 10.71
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)
