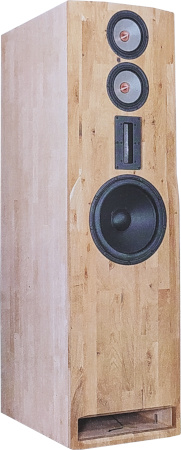

Orpheus-TL 3.5   L'enceinte en colonne de Hobby Hifi 2-3/2024

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 87 dB
  • Dimensions (HxLxP): 1540 x 450 x 633 mm
  • Réponse en fréquence (-8dB): 14 - 40000 Hz
  • Fréquence(s) de coupure: 130, 500, 1700 Hz
  • Principe: transmissionline

Orpheus-TL 3.5 est une enceinte colonne à trois voies.

Orpheus-TL 3.5 est une enceinte à ligne de transmission, utilisant des haut-parleurs Audaphon et Hobby-HiFi (SEAS).

Le kit comprend les haut-parleurs:
- un tweeter à ruban Audaphon APR 1.0
- un haut-parleur médium Hobby-HiFi 18MW12T
- un haut-parleur grave/médium Hobby-HiFi 18MW12T
- un boomer ScanSpeak 32W/4878T00

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bande constitué d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur médium.
- d'un passe-bande constitué d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur médium.
- d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est exempte de défauts.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,3% à partir de 100 Hz.

Un extrait de la revue Hobby HiFi

Le verdict du magazine Hobby HiFi

Notre kit se compose de

  • Tweeter à ruban Audaphon APR 1.0
  • 2x Boomer Hobby-HiFi 18MW12T (SEAS)
  • ScanSpeak Woofer 32W/4878T00
  • 3x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 1,5x Matériau d amortissement autocollant Damping 30, 1100 x 470 mm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 8x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 4m Câble haut-parleur 2x4,0 mm2, translucide
  • Vis à bois à tête cylindrique 5x30mm, noire, 8 pièces
  • 2,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Mundorf MCAP EVO Oil 5,6 μF / 450 V
  • Mundorf MCAP EVO Oil 10 μF / 450 V
  • 2x Condensateur à film polypropylène, Mundorf MKP, 68 μF / 250 V
  • Condensateur Audaphon Superior (MKP) 0,68 μF / 400 Vdc
  • 2x Condensateur Audaphon Superior (MKP) 2,2 μF / 400 Vdc
  • 2x Condensateur Audaphon Superior (MKP) 4,7 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 12 μF / 400 Vdc
  • Condensateur électrolytique Mundorf à film rugueux, 150 μF/63 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 330 μF/63 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 680 μF/63 VDC
  • Bobine à air 1,0 mm 0,47 mH/0,32 Ohm
  • Bobine à air 0,7 mm 0,33 mH/0,48 Ohm
  • 3x Bobine à air 0,7 mm 0,47 mH/0,57 Ohm
  • Bobine à air 0,7 mm 1,8 mH/1,15 Ohm
  • Bobine à air 0,7 mm 6,8 mH/2,68 Ohm
  • Bobine à air 0,7 mm 8,2 mH/3,05 Ohm
  • Bobine à air 0,7 mm 10 mH/3,85 Ohm
  • Bobine à air 0,7 mm 27 mH/6,44 Ohm
  • Bobine à noyau en H Mundorf H140 2,2 mH/0,14 0hm
  • Bobine à noyau en H Mundorf H140 6,8 mH/0,33 0hm
  • Résistance MResist Classic 5,6 Ohm / 10 Watt
  • Résistance MResist Classic 8,2 Ohm / 10 Watt
  • Résistance oxyde de métal, 10W 0,68 Ohm 5% (bleu-gris-argent)
  • 2x Résistance oxyde de métal, 10W 1,0 Ohm (brun-noir-or)
  • Résistance oxyde de métal, 10W 1,5 Ohm (brun-vert-or)
  • Résistance oxyde de métal, 10W 1,8 Ohm (marron-gris-or)
  • Résistance oxyde de métal, 10W 4,7 Ohm (jaune-violet-or)
  • 2x Résistance oxyde de métal, 10W 15 Ohm (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 2745,00 hors TVA: € 2306.72 / $ 2491.26

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf MCAP EVO 12 μF / 450 V
  • Mundorf MCAP EVO 330 μF / 250 V
  • 2x Mundorf MCAP EVO Oil 68 μF / 350 V
  • Mundorf Mcap Supreme EVO l huile 5,6 μF / 800V
  • Mundorf Mcap Supreme EVO l huile 10 μF / 800V
  • Condensateur Audaphon Superior (MKP) 0,68 μF / 400 Vdc
  • 2x Condensateur Audaphon Superior (MKP) 2,2 μF / 400 Vdc
  • 2x Condensateur Audaphon Superior (MKP) 4,7 μF / 400 Vdc
  • Condensateur électrolytique Mundorf à film rugueux, 150 μF/63 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 680 μF/63 VDC
  • Bobine à ruban en cuivre Mundorf CFC14-0,47 mH/0,15Ohm
  • Bobine à air vernie Mundorf BL71 0,33 mH/0,48 Ohm
  • 3x Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air vernie Mundorf BL71 1,8 mH/1,22 Ohm
  • Bobine à air vernie Mundorf BL71 6,8 mH/2,68 Ohm
  • Bobine à air vernie Mundorf BL71 8,2 mH/3,05 Ohm
  • Bobine à air vernie Mundorf BL71 10 mH/3,62 Ohm
  • Bobine à air vernie Mundorf BL71 27 mH/6,44 Ohm
  • Bobine à noyau en BS Mundorf bs180 2,2 mH/0,10Ohm
  • Bobine à noyau en BS Mundorf bs180 6,8 mH/0,21Ohm
  • Mresist ultra 5,6 Ohm, 3/30Watt
  • Mresist ultra 8,2 Ohm, 3/30Watt
  • 2x Mresist Ultra cooling rod 6,5K/W + Accessories (Set 1)
  • Résistance oxyde de métal, 10W 0,68 Ohm 5% (bleu-gris-argent)
  • 2x Résistance oxyde de métal, 10W 1,0 Ohm (brun-noir-or)
  • Résistance oxyde de métal, 10W 1,5 Ohm (brun-vert-or)
  • Résistance oxyde de métal, 10W 1,8 Ohm (marron-gris-or)
  • Résistance oxyde de métal, 10W 4,7 Ohm (jaune-violet-or)
  • 2x Résistance oxyde de métal, 10W 15 Ohm (brun-vert-noir)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 3309,00 hors TVA: € 2780.67 / $ 3003.13

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 68 μF / 160 Vdc
  • Bobine à air 0,7 mm , 0,10 mH/0,27 Ohm
  • Résistance céramique 6,8 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 23,50 hors TVA: € 19.75 / $ 21.33

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 8,60 hors TVA: € 7.23 / $ 7.81
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
