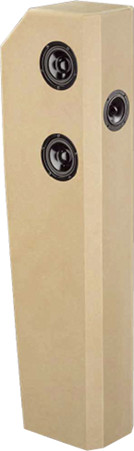

Pinpoint ist ein 2 Wege F.A.S.T (Fullrange and subwoofer technology) Standlautsprecher, der dem Design der KEF Blade nachempfunden ist. In Pinpoint kommt der Visaton B80 als Breitbänder und 4 Stück Visaton W 100 S 8 Ohm als Tieftöner zum Einsatz.
Die Frequenzweiche für den Breitbänder besteht aus einem Hochpass 1. Ordnung mit Sperrkreis in Reihe, sowie einem Saugkreis gegen eine Überhöhung im Frequenzgang um 2000 Hz. Die Tieftöner werden über einen Tiefpass zweiter Ordnung (12 dB/Oktave) und einem Saugkreis zur Impedanzlinearisierung beschaltet.
Der Frequenzgang der Lautsprecherbox ist zwischen 100 Hz und 8000 Hz sehr linear, über 8000 Hz steigt der Frequenzgang um ca. 5 dB an. Unter Winkel gemessen ist diese Übertreibung durch die starke Bündelung des Breitbänders und den dadurch abfallenden Frequenzgang verschwunden. Das Abklingspektrum ist nahezu fehlerfrei. Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1m) liegen oberhalb von 300 Hz unter 0,5% und steigen auch bei (95 dB, 1m) nicht über 1%.
"Die Pinpoint ist genau das geworden, was wir uns von ihr erhofft hatten, nämlich ein im Umgang völlig unproblematischer Allrounder. Hinstellen, anklemmen, Musik anmachen, passt. Das ausgezeichnete Rundstrahlverhalten macht die Positionierung unkritisch. Im Bass tönt sie satt und wuchtig und leistet weit mehr als man den vier Vierzöllern zutrauen würde. Darüber tönt's überaus detailliert und mit der dem B 80 eigenen Sanftheit. Die Box öffnet sehr tiefe Räume und erinnert in ihrer Abbildung tatsächlich an eine reinrassige Breitbänderkonstruktion. Sie kann sich völlig aus dem Geschehen ausklinken und zurück bleibt nichts anderes als überzeugend mitten im Raum spielende Musik. Wie soll ich's sagen? Haben wir gut gemacht, und vielen Dank an KEF für die Inspiration. "
Bausatz ohne Gehäuse, Preis pro Lautsprecher EUR 367,00 ohne MwSt: € 308.40 / $ 333.08
Der Highend-Bausatz ist um den Breitbänder mit MKP statt mit MKT Kondensatoren ausgestattet. An den wichtigen Stellen wurden die Luftspulen durch Backlack Luftpulen ersetzt, um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.)
Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher EUR 438,00 ohne MwSt: € 368.07 / $ 397.51
Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).
Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 5,55 ohne MwSt: € 4.66 / $ 5.04
Falls Sie die Frequenzweiche lieber auf Universal-Leiterplatte statt auf Holz aufbauen wollen: Leiterplatte 150x115 mm, verzinnt, Preis pro Stück: EUR 4,70 ohne MwSt: € 3.95 / $ 4.27 Pro Bausatz empfehlen wir 2 Platten (für ein Paar Lautsprecher also 4)
