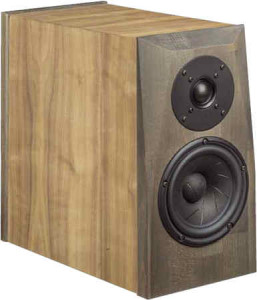

Scan Concert   L'enceinte compacte de K+T 4/2016

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 85 dB
  • Dimensions (HxLxP): 350 x 180 x 349 mm
  • Réponse en fréquence (-8dB): 45 - 26000 Hz
  • Fréquence(s) de coupure: 1500 Hz
  • Principe: bassréflex

Scan Concert est une petite enceinte compacte de bonnes propriétés soniques. Scan Concert possède un dôme Scan Speak D2905/930000 et un petit boomer Scan Speak 15W4531 G00.

Scan Concert a été développée par Wolfgang Grasshoff.

Le filtre est composé d'un passe-haut de troisième ordre (18 dB/octave) pour le tweeter, d'un passe-bande de deuxième ordre (12dB/octave) pour le boomer.

La réponse en fréquence de l'enceinte est linéaire. Les distortions non-linéaires à 85dB (1m) sont, à partir de 700 Hz, pratiquement toutes en dessous de 0,5%.

Notre kit se compose de

  • Tweeter ScanSpeak D2905/9300-00, 1/2 lot
  • Boomer ScanSpeak 15W4531 G, 1/2 lot
  • 2x Évent bass-reflex HP50, 50x145 mm, noir
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur ClarityCap PWA 8,2uF / 160 Vdc
  • Condensateur ClarityCap PWA 33 μF / 160 Vdc
  • Condensateur Audaphon MKT 15 μF / 160 Vdc
  • Bobine à air Mundorf L140 1,5 mH/0,38 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Résistance oxyde de métal, 10W 1,0 Ohm (brun-noir-or)
  • Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 412,00 hors TVA: € 346.22 / $ 373.92

Kit avec filtre haut de gamme

Le Kit haut de gamme contient deux bobines à air vernie pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau, l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus le l'enroulement de la bobine est serré, moins le signal utile est faussé). Trois condensateurs Clarity Cap sont utilisés.

Kit avec composants High End sans ébénisterie, prix par unité   EUR 472,00 hors TVA: € 396.64 / $ 428.37

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 15,20 hors TVA: € 12.77 / $ 13.79

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,70 hors TVA: € 3.95 / $ 4.27
Nous vous recommandons une supports par enceinte (doix pour une paire d´enceintes)
