Mesures pour Sofia AMT 21

Mesures pour Sofia AMT 21

Vous trouverez ici les mesures du kit Sofia AMT 21

Les mesures sont effectuées avec le système de mesure Audiomatica Clio FW.

L'amplificateur de mesure est un Clio QC-Box 5, une unité de commande qui effectue de nombreuses tâches telles que la commande d'un laser, de tables tournantes, etc.

Le microphone de mesure utilisé est un Audiomatica Mic-01 calibré d'une longueur de 25 cm.

Réponse en fréquence de Sofia AMT 21

Mesures pour Sofia AMT 21, Réponse en fréquence de Sofia AMT 21

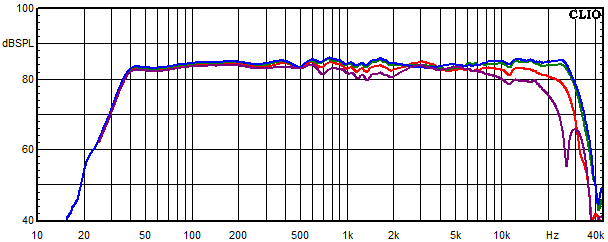

Réponse en fréquence mesurée sous les angles de 0°, 15°, 30° et 45°

Mesures pour Sofia AMT 21, Réponse en fréquence mesurée sous les angles de 0°, 15°, 30° et 45°

bleu = 0°
vert = 15°
rouge = 30°
violet = 45°

Réponse en fréquence des différents voies

Mesures pour Sofia AMT 21, Réponse en fréquence des différents voies

bleu = somme du tweeter et du woofer mesurée sur l'axe.
vert = response voie aiguë
rouge = response voie grave

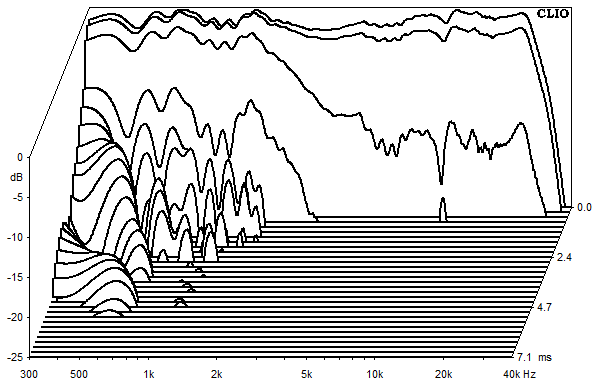

Waterfall plots et sound decay (chute d'eau)

Mesures pour Sofia AMT 21, Waterfall plots et sound decay (chute d'eau)

Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 85 dB

Mesures pour Sofia AMT 21, Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 85 dB

bleu = k2
rouge = k3
vert = k5

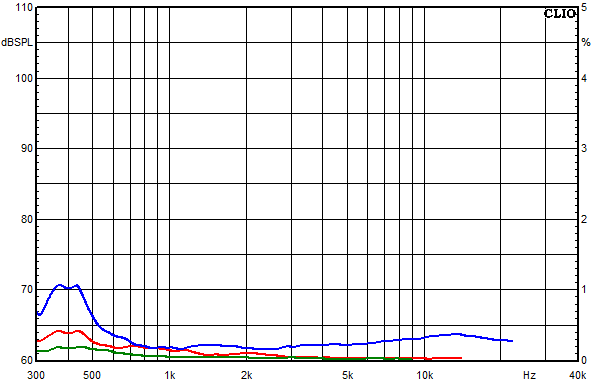

Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 95 dB

Mesures pour Sofia AMT 21, Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 95 dB

bleu = k2
rouge = k3
vert = k5

Impédance sur la bande passante

Mesures pour Sofia AMT 21, Impédance sur la bande passante

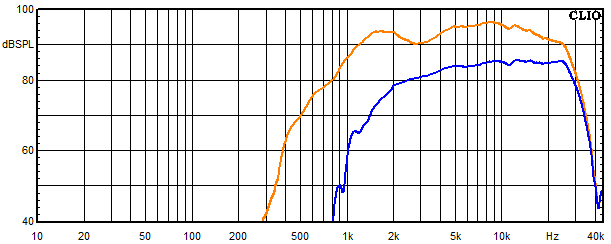

Réponse en fréquence du Tweeter

Mesures pour Sofia AMT 21, Réponse en fréquence du Tweeter

bleu = avec passe-haut
orange = sans passe-haut

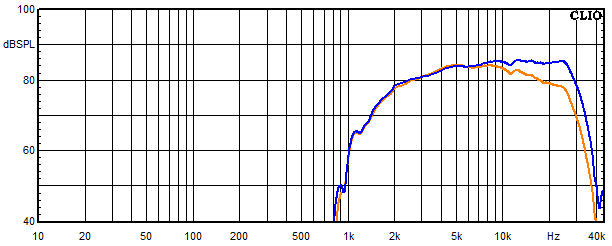

Réponse en fréquence du tweeter avec condensateur bypass

Mesures pour Sofia AMT 21, Réponse en fréquence du tweeter avec condensateur bypass

bleu = avec passe-bas
orange = sans passe-bas

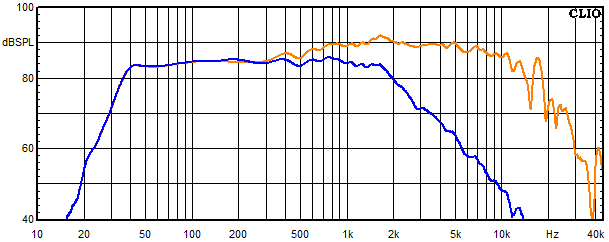

Réponse en fréquence du Boomer

Mesures pour Sofia AMT 21, Réponse en fréquence du Boomer

bleu = avec passe-bas
orange = sans passe-bas
