Susa Top   L'enceinte compacte de K+T 6/2022

Fiche technique:
  • Impédance nominale: 6 Ohm
  • Sensibilité (2,83V/1m): 93 dB
  • Dimensions (HxLxP): 420 x 280 x 280 mm
  • Réponse en fréquence (-8dB): 70 - 23000 Hz
  • Fréquence(s) de coupure: 1850 Hz
  • Principe: bassréflex
agrandir

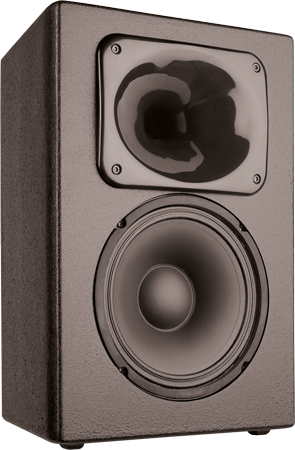

Susa Top est une enceinte compacte à deux voies.

Susa Top est une enceinte basse-réflex, utilisant des haut-parleurs Celestion et SB Audience.

Le kit comprend les haut-parleurs:
- un haut-parleur à Pavillon avec moteur Celestion CDX1-1445+18 Sound XT 120
- un boomer SB Audience BIANCO-8MW125

L'enceinte a été développée par Dennis Frank et Daniel Gattig.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,8% à partir de 500 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 1,1%.

Un extrait de la revue Klang+Ton (translation of author (Traduction de l'auteur en anglais)

Le verdict du magazine Klang+Ton

Notre kit se compose de

  • Celestion CDX1-1445, 1.4 pouce-PETP-Driver, 8 Ohm
  • SB Audience BIANCO-8MW125 Midwoofer, 125 Watt, 49.5mm VC
  • Pavillon 1 pouce 18-Sound XT 120, directivité 90x60°
  • Évent bass-reflex HP70, 70x220mm, noir
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • 2x Embase ronde à 4 pôles Neutrik Speakon NL4MPR
  • 1,5m Câble haut-parleur 2x1,5 mm2, noire/rouge
  • 1,5x Vis Pan 3,5x17 noir, torx, 8 pièces
  • 0,5x Vis à bois à tête cylindrique 5x30mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 2,7 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 12 μF / 400 Vdc
  • Condensateur Audaphon MKT 4,7 μF / 160 Vdc
  • Condensateur Audaphon MKT 8,2 μF / 160 Vdc
  • Condensateur Audaphon MKT 10 μF / 160 Vdc
  • Condensateur Audaphon MKT 22 μF / 160 Vdc
  • Bobine à air 1,0 mm , 0,68 mH/0,39 Ohm
  • Bobine à air 1,4 mm , 1,2 mH/0,32 Ohm
  • Bobine à air 0,7 mm , 0,33 mH/0,48 Ohm
  • Bobine à noyau en H Mundorf H71 3,3 mH/0,47 0hm
  • 2x Résistance céramique 6,8 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)
  • Résistance oxyde de métal, 10W 22 Ohm (rouge-rouge-noir)

Composants sans ébénisterie, prix par unité   EUR 272,00 hors TVA: € 228.57 / $ 246.86

Prix pour une paire de haut-parleurs personnalisés de n'importe quelle couleur   - indisponible (_)

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf MCAP EVO 12 μF / 450 V
  • Mundorf MCAP EVO Oil 2,7 μF / 450 V
  • Condensateur à film polypropylène, Mundorf MKP, 4,7 μF / 250 V
  • Condensateur à film polypropylène, Mundorf MKP, 22 μF / 250 V
  • Condensateur Audaphon MKT 8,2 μF / 160 Vdc
  • Condensateur Audaphon MKT 10 μF / 160 Vdc
  • Bobine à air vernie Mundorf BL71 0,33 mH/0,48 Ohm
  • Bobine à air vernie Mundorf BL100 0,68 mH/0,39 Ohm
  • Bobine à air vernie Mundorf BL140 1,2 mH/0,34 Ohm
  • Bobine à noyau en H et spires collées Mundorf BH71 3,3 mH/0,47 0hm
  • 2x Résistance céramique 6,8 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)
  • Résistance oxyde de métal, 10W 22 Ohm (rouge-rouge-noir)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 338,00 hors TVA: € 284.03 / $ 306.76

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 10 μF / 160 Vdc
  • Bobine à air 0,7 mm , 0,22 mH/0,34 Ohm
  • Résistance céramique 8,2 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 9,30 hors TVA: € 7.82 / $ 8.44

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,70 hors TVA: € 3.95 / $ 4.27
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)

Mesures

measurmentsMesures sur cette enceinte
