Tyne   L'enceinte compacte de K+T 1/2020

Fiche technique:
  • Impédance nominale: 8 Ohm
  • Sensibilité (2,83V/1m): 90 dB
  • Dimensions (HxLxP): 300 x 385 x 300 mm
  • Réponse en fréquence (-8dB): 55 - 21000 Hz
  • Fréquence(s) de coupure: 2100 Hz
  • Principe: bassréflex

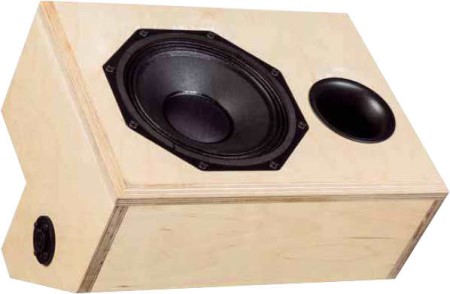

Tyne est une enceinte compacte à deux voies.

Tyne est une enceinte basse-réflex, utilisant des haut-parleurs Celestion .

Le kit comprend les haut-parleurs:
- un haut-parleur coaxial Celestion FTX0820

L'enceinte a été développée par Dennis Frank et Daniel Gattig.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,8% à partir de 300 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 2,5%.

Notre kit se compose de

  • Celestion FTX0820 (Coaxial), 8 Ohm
  • Évent bass-reflex HP70 XL, 70x220 mm, noir
  • 2x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • Embase ronde à 4 pôles Neutrik Speakon NL4MPR
  • 2m Câble haut-parleur 2x1,5 mm2, noire/rouge
  • 0,5x Vis Pan 3,5x17 noir, torx, 8 pièces
  • Vis à bois à tête cylindrique 5x30mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,8 μF / 400 Vdc
  • Condensateur Audaphon MKT 6,8 μF / 160 Vdc
  • Bobine à air 1,0 mm , 0,82 mH/0,44 Ohm
  • Bobine à noyau en M Audaphon M12 1,0 mH/0,13 0hm
  • Bobine à noyau en M Audaphon M12 3,3 mH/0,27 0hm
  • Résistance céramique 10 Ohm/20 Watt
  • Résistance céramique 15 Ohm/20 Watt

Composants sans ébénisterie, prix par unité   EUR 263,00 hors TVA: € 221.01 / $ 238.69

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 316,00 hors TVA: € 265.55 / $ 286.79

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 8,30 hors TVA: € 6.97 / $ 7.53

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,70 hors TVA: € 3.95 / $ 4.27
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)

Mesures

measurmentsMesures sur cette enceinte
