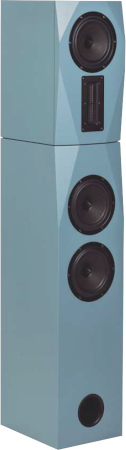

Vardar   L'enceinte en colonne de K+T 5/2020

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 90 dB
  • Dimensions (HxLxP): 1300 x 250 x 306 mm
  • Réponse en fréquence (-8dB): 35 - 29000 Hz
  • Fréquence(s) de coupure: 190, 2900 Hz
  • Principe: bassréflex

Vardar est une enceinte colonne à trois voies.

Vardar est une enceinte basse-réflex, utilisant des haut-parleurs Audaphon .

Le kit comprend les haut-parleurs:
- un tweeter à ruban Audaphon JP 2.0
- un haut-parleur médium Audaphon MB 18-8
- deux boomers Audaphon MB 18-8

L'enceinte a été développée par Dennis Frank et Daniel Gattig.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bande constitué d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur médium.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,5% à partir de 200 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 0,6%.

Notre kit se compose de

  • Tweeter à ruban Audaphon JP 2.0, façade en aluminium, noir, 1/2 lot
  • 3x Boomer Audaphon MB 18-8
  • Évent bass-reflex HP70, 70x220mm, noir
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 1,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Mousse alvéolée N25 97,5x49x4 cm, noir
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x1,5 mm2, translucide
  • 3x Vis Pan 4x20 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 3,9 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 μF; / 400 Vdc
  • Condensateur Audaphon MKT 1,0 μF; / 160 Vdc
  • Condensateur Audaphon MKT 5,6 μF; / 160 Vdc
  • Condensateur Audaphon MKT 100 μF; / 160 Vdc
  • 2x Condensateur électrolytique JB bipolaire, 150 uF/100 Vdc
  • Bobine à air 1,4 mm , 1,15 mH/0,32 Ohm
  • Bobine à air 0,7 mm , 0,39 mH/0,49 Ohm
  • Bobine à air 0,7 mm 1,2 mH/1,08 Ohm
  • Bobine à noyau en H Mundorf H71 4,7 mH/0,46 0hm
  • Bobine à noyau en H Mundorf H71 22 mH/1,49 0hm
  • Bobine type transformateur Monacor LSI-68T, 6,8mH/0,16 Ohm
  • Résistance céramique 6,8 Ohm/20 Watt
  • 2x Résistance oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • Résistance oxyde de métal, 10W 18 Ohm (gris-rouge-noir)

Composants sans ébénisterie, prix par unité   - indisponible

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Condensateur ClarityCap PWA 1,0 μF; / 160 Vdc
  • Condensateur ClarityCap PWA 5,6 μF; / 400 Vdc
  • Condensateur ClarityCap PWA 100μF / 160 Vdc
  • Condensateur ClarityCap CSA 3,9μF / 630 Vdc
  • Condensateur ClarityCap CSA 6,8μF / 630 Vdc
  • 2x Condensateur électrolytique JB bipolaire, 150 uF/100 Vdc
  • Bobine à air vernie Mundorf BL71 0,39 mH/0,51 Ohm
  • Bobine à air vernie Mundorf BL71 1,2 mH/1,08 Ohm
  • Bobine à air vernie Mundorf BL140 1,15 mH/0,33 Ohm
  • Bobine à noyau en BS Mundorf bs140 6,8mH/0,3Ohm
  • Bobine à noyau en H et spires collées Mundorf BH71 4,7 mH/0,55 0hm
  • Bobine à noyau en H et spires collées Mundorf BH71 22 mH/1,49 0hm
  • Résistance céramique 6,8 Ohm/20 Watt
  • 2x Résistance oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • Résistance oxyde de métal, 10W 18 Ohm (gris-rouge-noir)

Kit avec Kit High End sans ébénisterie, prix par unité   - indisponible

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger lŽimpédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons quŽun kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur électrolytique JB bipolaire, 47 uF/100 Vdc
  • Bobine à air 0,7 mm , 0,10 mH/0,27 Ohm
  • Résistance céramique 6,8 Ohm/20 Watt

Prix par correction dŽimpédance pour une enceinte, à monter sur support bois.     EUR 7,80 hors TVA: € 6.55 / $ 7.08

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt quŽen bois
support universel 150x115mm, étamé, prix à lŽunité:   EUR 4,70 hors TVA: € 3.95 / $ 4.27
Nous vous recommandons deux supports par enceinte (quatre pour une paire dŽenceintes)

Mesures

measurmentsMesures sur cette enceinte
