Vida   L'enceinte compacte de K+T 4/2020

Fiche technique:
  • Impédance nominale: 8 Ohm
  • Sensibilité (2,83V/1m): 87 dB
  • Dimensions (HxLxP): 370 x 220 x 360 mm
  • Réponse en fréquence (-8dB): 42 - 30000 Hz
  • Fréquence(s) de coupure: 2600 Hz
  • Principe: bassréflex
agrandir

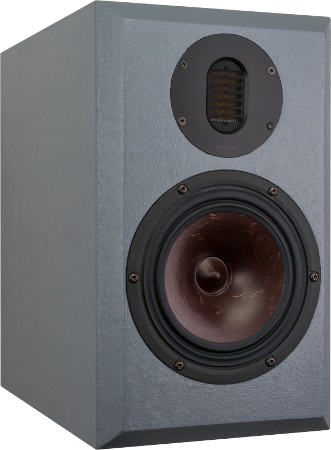

Vida est une enceinte compacte à deux voies.

Vida est une enceinte basse-réflex, utilisant des haut-parleurs Audaphon et ASE/ScanSpeak.

Le kit comprend les haut-parleurs:
- un air motion transformer Audaphon AMT 2i
- un boomer ASE/ScanSpeak 18W-8522-G01

L'enceinte a été développée par Dennis Frank et Daniel Gattig.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 80 dB à 1m, elles restent en dessous de 0,7% à partir de 300 Hz! A 90 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 0,8%.

Notre kit se compose de

  • Audaphon AMT-2i round faceplate
  • ASE/ScanSpeak 18W-8522-G01
  • 2x Évent bass-reflex HP70 XL, 70x220 mm, noir
  • 2x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, noire/rouge
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,0 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 3,3 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 15 μF / 400 Vdc
  • Condensateur Audaphon MKT 8,2 μF / 160 Vdc
  • Bobine à air 1,4 mm , 2,2 mH/0,48 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Résistance oxyde de métal, 10W 4,7 Ohm (jaune-violet-or)

Composants sans ébénisterie, prix par unité   EUR 493,00 hors TVA: € 414.29 / $ 447.43

Prix pour une paire de haut-parleurs personnalisés de n'importe quelle couleur   EUR 2995,00 hors TVA: € 2516.81 / $ 2718.15

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. Les bobines sont des bobines à air vernies cuivre ou bobines à ruban en cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Condensateur ClarityCap PWA 8,2 μF / 400 Vdc
  • Condensateur ClarityCap CSA 1,0 μF / 630 Vdc
  • Condensateur ClarityCap CSA 3,3μF / 630 Vdc
  • Condensateur ClarityCap CSA 15 μF / 630 Vdc
  • Bobine à ruban en cuivre Mundorf CFC14-2,2 mH/0,41Ohm
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Résistance oxyde de métal, 10W 4,7 Ohm (jaune-violet-or)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 625,00 hors TVA: € 525.21 / $ 567.23

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 22 μF / 160 Vdc
  • Bobine à air 0,7 mm , 0,39 mH/0,49 Ohm
  • Résistance céramique 10 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 12,90 hors TVA: € 10.84 / $ 11.71

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,70 hors TVA: € 3.95 / $ 4.27
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)

Mesures

measurmentsMesures sur cette enceinte
