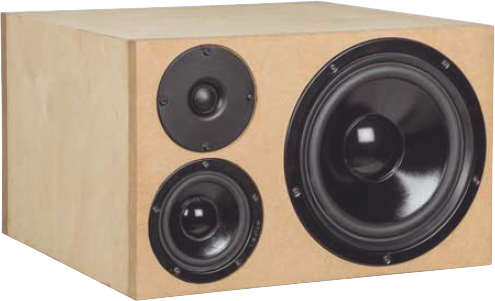

Visaton Oldschool   Kompaktlautsprecher aus Zeitschrift K+T 1/2019

technische Daten:
  • Impedanz: 6 Ohm
  • Kennschalldruck (2,83V/1m): 85 dB
  • Maße (HxBxT): 250 x 400 x 390 mm
  • Frequenzbereich (-8dB): 45 - 21000 Hz
  • Trennfrequenz(en): Hz
  • Prinzip: geschlossene Box

Visaton Oldschool ist ein drei-Wege Kompaktlautsprecher.

Visaton Oldschool ist ein geschlossener Lautsprecher mit Chassis der Firma Visaton .

Der Lautsprecher enthält folgende Lautsprecherchassis:
- einen Hochtöner Visaton SC 10 N, 8 Ohm
- einen Mitteltöner Visaton W 100 S, 8 Ohm
- einen Tieftöner Visaton W 200 S, 8 Ohm

Der Lautsprecher wurde von Frank Zeppelin entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Bandpass aus Hochpass 2. Ordnung (12 dB / Oktave) und Tiefpass 2. Ordnung (12 dB / Oktave) für den Mitteltieftonlautsprecher.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist weitgehend ausgewogen.

Das Abklingspektrum ist nahezu fehlerfrei.

Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 300 Hz unter 0,5 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) im hörbaren Bereich unter 1 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"Die gute Nachricht zuerst: Die Box klingt nicht mittig - wenn es einen Hinweis darauf gibt, dass hier eine leichte Betonung vorliegt, dann den, dass Stimmen sehr gut und prägnant abgebildet werden. Die Dreiwege-Auslegung der Oldschool tut der Ausgewogenheit der Wiedergabe sehr gut - man kann sich den Hochtonbereich sehr schön über die Ausrichtung der Lautsprecher dosieren, ohne dass man einen anderen Frequenzbereich maßgeblich beeinflusst. Der Bass ist wie erwartet trocken und dabei enorm souverän - er klingt deutlich tiefer, als er sich misst. Und da die Oldschool auch bei härteren Gangarten stets die Contenance bewahrt, können wir sie gleichermaßen als Hifi- wie als Monitorbox empfehlen."

Fazit der Zeitschrift:

"Technisch sauberer und sehr neutraler Monitorlautsprecher."

Unser Bausatz besteht aus

  • Hochtonlautsprecher Visaton SC 10 N, 8 Ohm
  • Mitteltonlautsprecher Visaton W100 S, 8 Ohm
  • Tieftonlautsprecher Visaton W200 S, 8 Ohm
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x1,5 mm2, transparent
  • 0,5x Pan-Schrauben 3,5x17 schwarz, 8 Stück
  • 1,5x Visaton Senkkopfschrauben 3,5x25, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 0,33 μF / 400 Vdc
  • Audaphon MKP CAP Superior 0,47 μF / 400 Vdc
  • Audaphon MKP CAP Superior 3,3 μF / 400 Vdc
  • Audaphon MKP CAP Superior 6,8 μF / 400 Vdc
  • Audaphon MKT Kondensator 10 μF / 160 Vdc
  • 2x Audaphon MKT Kondensator 33 μF / 160 Vdc
  • Audaphon MKT Kondensator 100 μF / 160 Vdc
  • 1,0 mm Luftspule, 1,0 mH/0,49 Ohm
  • 1,3 mm Luftspule, 2,2 mH/0,48 Ohm
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • Mundorf H-Kern-Spule H100, 3,3 mH/0,27 0hm
  • 2x Keramikwiderstand 2,2 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
  • Metalloxidwiderstand MOX10 15 Ohm (braun-grün-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 276,00 ohne MwSt: € 231.93 / $ 250.49

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Visaton SC 10 N, 8 Ohm - wo es besonders auf die Qualität ankommt - sind hochwertige Clarity Cap ESA Kondensatoren mit 250 V.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 364,00 ohne MwSt: € 305.88 / $ 330.35

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 10,70 ohne MwSt: € 8.99 / $ 9.71

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück:   EUR 11,80 ohne MwSt: € 9.92 / $ 10.71
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)
