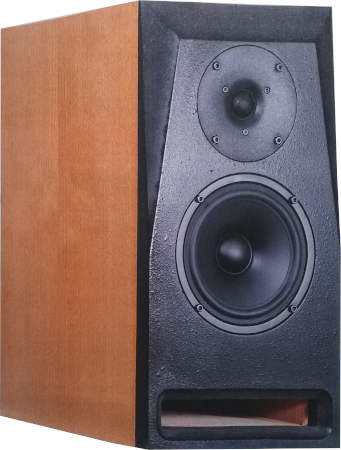

WaveMon 146   L'enceinte compacte de Hobby Hifi 5/2021

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 88 dB
  • Dimensions (HxLxP): 400 x 200 x 330 mm
  • Réponse en fréquence (-8dB): 42 - 30000 Hz
  • Fréquence(s) de coupure: 3000 Hz
  • Principe: bassréflex

WaveMon 146 est une enceinte compacte à deux voies.

WaveMon 146 est une enceinte basse-réflex, utilisant des haut-parleurs Wavecor .

Le kit comprend les haut-parleurs:
- un tweeter Wavecor TW022WA05
- un boomer Wavecor WF146WA01

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence est équilibrée.

La réponse du spectre est exempte de défauts.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,4% à partir de 200 Hz.

Notre kit se compose de

  • Tweeter à dôme en soie Wavecor TW022WA05, 4 Ohm
  • Grave-médium Wavecor WF146WA01, 4 Ohm
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, translucide
  • Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur ClarityCap PWA 12 μF / 160 Vdc
  • Condensateur Audaphon Superior (MKP) 4,7 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 10 μF / 400 Vdc
  • Bobine à air Mundorf L140 1,0 mH/0,30 Ohm
  • Bobine à air 0,7 mm , 0,22 mH/0,34 Ohm
  • Résistance oxyde de métal, 5W 2,7 Ohm (rouge-violet-or)

Composants sans ébénisterie, prix par unité   EUR 242,00 hors TVA: € 203.36 / $ 219.63

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf MCAP EVO Oil 4,7 μF / 450 V
  • Mundorf MCAP EVO Oil 10 μF / 450 V
  • Condensateur ClarityCap PWA 12 μF / 160 Vdc
  • Bobine à air vernie Mundorf BL71 0,22 mH/0,34 Ohm
  • Bobine à air vernie Mundorf BL140 1,0 mH/0,30 Ohm
  • Résistance oxyde de métal, 5W 2,7 Ohm (rouge-violet-or)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 280,00 hors TVA: € 235.29 / $ 254.12

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 33 μF / 160 Vdc
  • Bobine à air 0,7 mm , 0,27 mH/0,44 Ohm
  • Résistance céramique 5,6 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 14,90 hors TVA: € 12.52 / $ 13.52

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 140x102 mm, étamé, prix à l´unité:   EUR 4,20 hors TVA: € 3.53 / $ 3.81
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
