Audiomatica

Clio Pocket

Clio Pocket 3.0 ist ein kleines, professionelles und portables Messsystem von Audiomatica.

Alle benötigten Kabel und auch ein Messmikrofon sind im Lieferumfang enthalten. Die Software ist für Windows Computer und Macintosh OSX Computer geeignet.

Als Schnittstelle zum Computer wird ein USB 2.0 Standard verwendet. Die Stromversorgung von Clio Pocket ist über den USB-Anschluss gewährleistet. Somit ist das System für mobile Einsätze prädestiniert.

Die Hardware CP-01 ist in einem stabilen Aluminiumgehäuse untergebracht und die Komponenten sind klein, leicht und robust.

Das Clio Pocket System wird in einem kleinen Kunststoffkoffer geliefert. In dem Koffer finden Sie:

1 x Clio Pocket CP-01 Audio Interface
1 x Clio Pocket Software für Windows und Macintosh
1 x Clio Mikrofon MIC-02
1 x USB 2.0 Kabel
1 x Cinch-Kabel für Mikrofon 2,7 m
1 x Kabel für Impedanz Messungen Cinch auf zwei Krokodilklemmen

Die Log Chirp Analyse

General purpose system response analyzer in the audio band Amplitude, frequency and time calibrated response
Chirp length: 16384, 65536 points
Impulslänge: 1,36 s bis 170 ms
Frequenzband: 10 Hz bis 45 kHz
Frequenz Darstellung in: dBV, dBu, dBRel, dBSPL
Impedanz Darstellung in: Ohm
Frequenz und Zeit simultaneous display, analysis and post-processing
Frequenz Glättung: 1/48 to 1 fraction of octave
Phase response: Normal, Minimum and Excess
Auto-Capture Delay with manual interactive fine-tuning
Group Delay response (Normal, Minimum and Excess)
Time Impulse response
Step response
Schroeder impulse decay
Energy Time Curve
Klirrfaktormessung (ab Version 2.0)
Quasi-Anechoic acoustic response with time window selection
Zeitfenster: Rectangular or Auto-Half Hann tuned to impulse max
Continuous loop measurements für einfache interactive Anpassung von Systemen
AutoStore to Overlay function zum Betrachten von bis zu 10 Kurven in einem Fenster
Math processing: Add file
Math processing: Divide by file
Math processing: Merge High and Low frequency response
Math processing: dB Shift
Math processing: MIB (Microphone In the Box) technique
Save Impulse time data to wav file
Export: ASCII Datei oder Clipboard für den Import in eine Simulations-Software

Der Generator

24 Bit Sigma-Delta D/A Wandler
Frequenzband: von 1 Hz bis 45 kHz
Frequenzgenauigkeit: besser als 0,01 %
Frequenzauflösung: 0,01 Hz
ausgangswiderstand: 150 Ohm
maximales Ausgangslevel (Sine): 13 dBu (3,46 Vrms)
Dämpfung: 0,1 dB Schritte bis Stumm
THD + Noise (Sine): 0,008 %

Der AC Analyzer

24 Bit Sigma-Delta A/D Wandler
Eingang: +40 ÷ -40 dBV
Max input acceptance: +40 dBV (283 Vpp)
Eingangswiderstand: 64 kOhm (5,6 kOhm mic)
Phantomspannung: 8,2 V

Der DC Analyzer

12 Bit A/D Wandler
Eingang: ± 6,5 V

Weitere Details

Sampling Frequenz: 48 kHz und 96 kHz
Anschlüsse Analog: Cinch Ein- und Ausgang
Verbindung zum PC bzw. Mac: USB 2.0
Stromversorgung: über USB (480 mA)
Abmessung H x B x T: 2,5 x 12 x 9 cm
Gewicht: 0,3 kg

Das Mikrofon MIC-02

Typ: Elektret-Kondensatormikrofon
Genauigkeit: ±1 dB 20 Hz-10 kHz, ±2 dB 10÷20 kHz
Abmessungen: 8 mm Durchmesser, 12 cm Länge

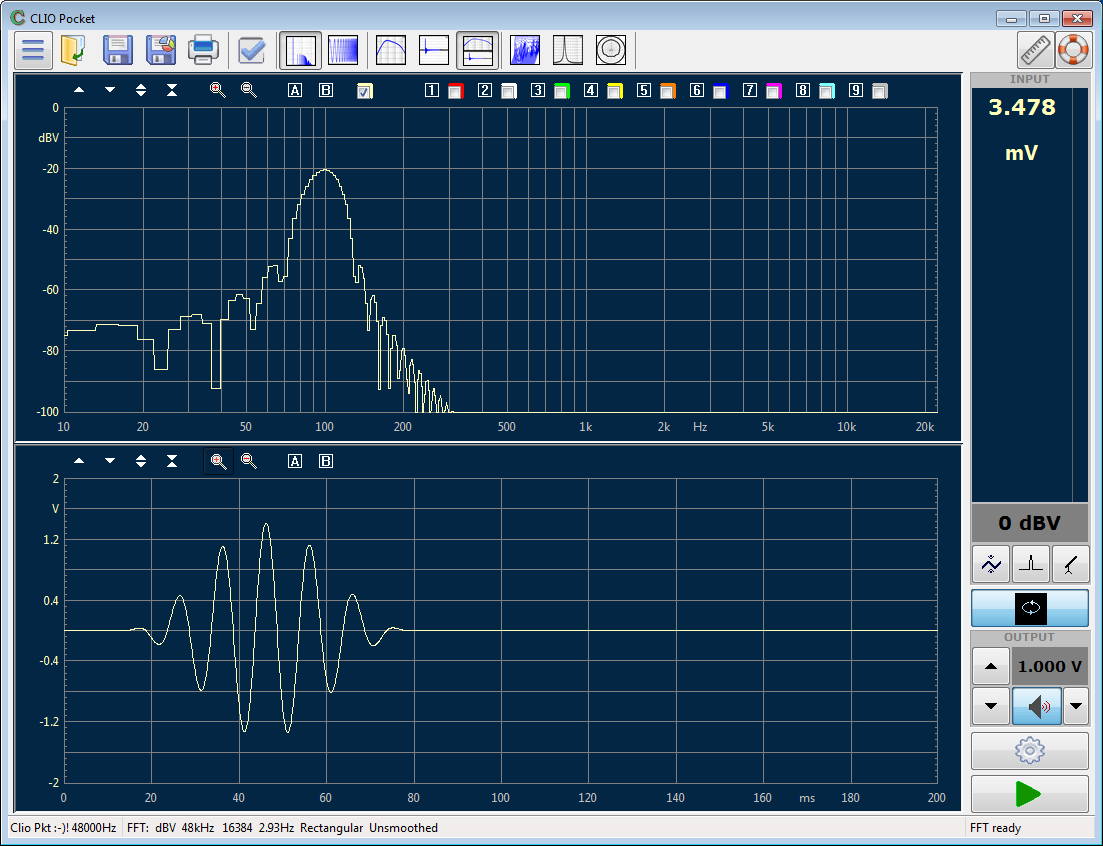

Die Software

Clio Pocket enthält ein neues Software-Interface, das sich leicht handhaben lässt:

Folgende Funktionalitäten hat die Software

Selbstcalibrierung der Clio CP-01 Hardware
Impulsantwortanalyse mit dem LogChirp Stimulus (Anregung): Mögliche Anwendungen sind reflexionsarme Frequenzgangmessungen von Schallköpfen, Impedanzmessungen, Verzerrungsmessungen usw.

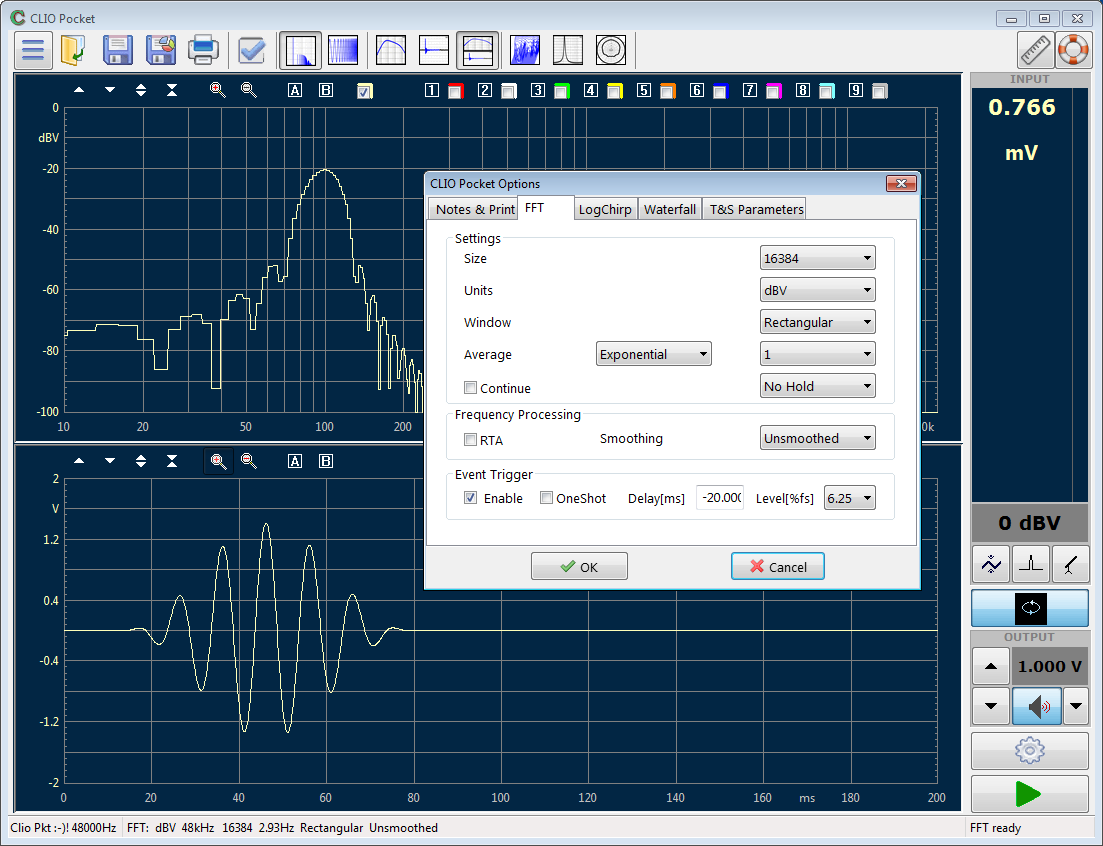

FFT-Analyse mit leistungsfähigen Triggerfunktionen
RLC-Analysator mit Komponentenauswahlfunktionen
Thiele und Small Parameter Berechnung mit Rdc Messwert
Wasserfall CSD und Cycle Wavelet Analyse

Preis pro Set (Art.-Nr. clio-pocket-20) EUR 649,00 ohne MwSt: € 545.38 / $ 589.01
