Ebro   L'enceinte en colonne de K+T 5/2023

Fiche technique:
  • Impédance nominale: 6 Ohm
  • Sensibilité (2,83V/1m): 83 dB
  • Dimensions (HxLxP): 1000 x 240 x 350 mm
  • Réponse en fréquence (-8dB): 25 - 30000 Hz
  • Fréquence(s) de coupure: 280, 2450 Hz
  • Principe: bassréflex
agrandir

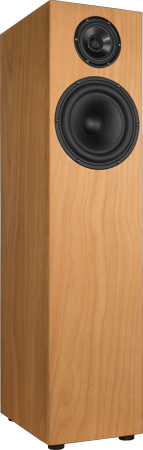

Ebro est une enceinte colonne à trois voies.

Ebro est une enceinte basse-réflex, utilisant des haut-parleurs SEAS et Wavecor.

Le kit comprend les haut-parleurs:
- un haut-parleur coaxial Seas L12RE/XFC H1602-04
- un boomer Wavecor SW215WA02

L'enceinte a été développée par Dennis Frank et Daniel Gattig.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bande constitué d'un passe-haut du premier ordre (6 dB/octave) et d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur médium.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,6% à partir de 300 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 1,7%.

Un extrait de la revue Klang+Ton (translation of author (Traduction de l'auteur en anglais)

Le verdict du magazine Klang+Ton

Notre kit se compose de

  • Seas L12RE/XFC (H1602-04)
  • Wavecor Boomer SW215WA02, 8 Ohm
  • Évent bass-reflex HP70, 70x220mm, noir
  • 2x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x1,5 mm2, translucide
  • 1,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 2,7 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 4,7 μF / 400 Vdc
  • Condensateur Audaphon MKT 10 μF / 160 Vdc
  • Condensateur Audaphon MKT 100 μF / 160 Vdc
  • Condensateur électrolytique JB bipolaire, 100 μF/50 Vdc
  • Condensateur électrolytique JB bipolaire, 220 μF/50 Vdc
  • Condensateur électrolytique JB bipolaire, 330 μF/50 Vdc
  • Bobine à air 1,0 mm , 1,0 mH/0,49 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Bobine à noyau en BS Mundorf bs125 8,2 mH/0,41Ohm
  • Bobine à noyau en H Mundorf H71 15 mH/1,15 0hm
  • Bobine à noyau en H Mundorf H71 33 mH/1,93 0hm
  • Résistance céramique 4,7 Ohm/20 Watt
  • Résistance céramique 5,6 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 1,5 Ohm (brun-vert-or)
  • Résistance oxyde de métal, 10W 3,3 Ohm (orange-orange-or)

Composants sans ébénisterie, prix par unité   EUR 569,00 hors TVA: € 478.15 / $ 516.40

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf MCAP EVO Oil 2,7 μF / 450 V
  • Mundorf MCAP EVO Oil 4,7 μF / 450 V
  • Condensateur à film polypropylène, Mundorf MKP, 10 μF / 250 V
  • Condensateur à film polypropylène, Mundorf MKP, 100 μF / 250 V
  • Condensateur électrolytique Mundorf à film rugueux, 100 μF/100 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 220 μF/63 VDC
  • Condensateur électrolytique Mundorf à film rugueux, 330 μF/63 VDC
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air vernie Mundorf BL100 1,0 mH/0,49 Ohm
  • Bobine à noyau en BS Mundorf bs125 8,2 mH/0,41Ohm
  • Bobine à noyau en H Mundorf H71 15 mH/1,15 0hm
  • Bobine à noyau en H et spires collées Mundorf BH71 33 mH/1,93 0hm
  • Résistance céramique 4,7 Ohm/20 Watt
  • Résistance céramique 5,6 Ohm/20 Watt
  • Résistance MResist Classic 1,5 Ohm / 10 Watt
  • Résistance MResist Classic 3,3 Ohm / 10 Watt

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 646,00 hors TVA: € 542.86 / $ 586.29

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 10 μF / 160 Vdc
  • Bobine à air 0,7 mm , 0,22 mH/0,34 Ohm
  • Résistance céramique 10 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 9,30 hors TVA: € 7.82 / $ 8.44

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 220x155mm, étamé, prix à l´unité:   EUR 11,80 hors TVA: € 9.92 / $ 10.71
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)

Mesures

measurmentsMesures sur cette enceinte
