Mesures pour Ebro

Mesures pour Ebro

Vous trouverez ici les mesures du kit Ebro

Les mesures sont effectuées avec le système de mesure Audiomatica Clio FW.

L'amplificateur de mesure est un Clio QC-Box 5, une unité de commande qui effectue de nombreuses tâches telles que la commande d'un laser, de tables tournantes, etc.

Le microphone de mesure utilisé est un Audiomatica Mic-01 calibré d'une longueur de 25 cm.

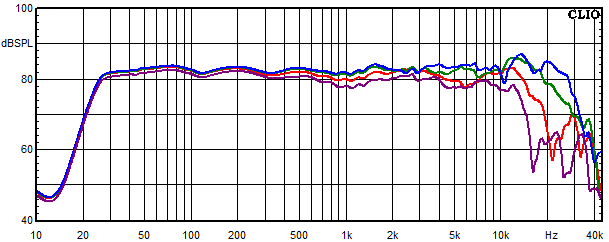

Réponse en fréquence de Ebro

Réponse en fréquence mesurée sous les angles de 0°, 15°, 30° et 45°

bleu = 0°
vert = 15°
rouge = 30°
violet = 45°

Réponse en fréquence des différents circuits (pour les hp.)

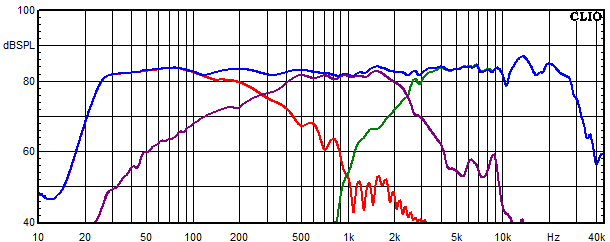

Réponse en fréquence des différents voies

Mesures pour Ebro, Réponse en fréquence des différents voies

bleu = somme du tweeter, du midi et du woofer mesurée sur l'axe.
vert = response voie aiguë
violet = response voie moyens
rouge = response voie grave

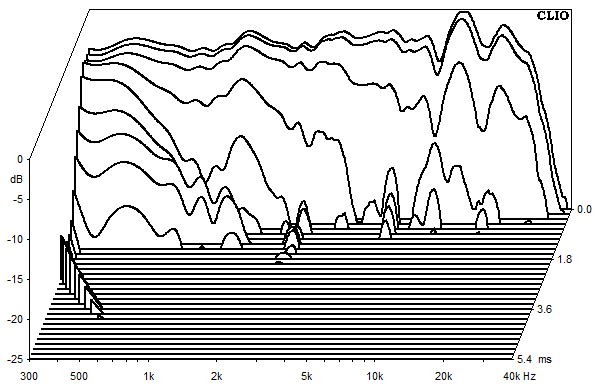

Waterfall plots et sound decay (chute d'eau)

Mesures pour Ebro, Waterfall plots et sound decay (chute d'eau)

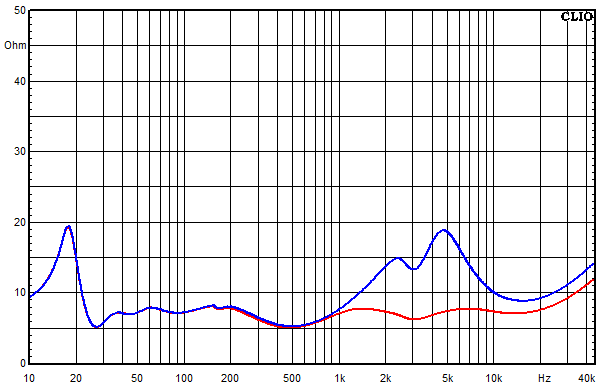

Impédance sur la bande passante

Mesures pour Ebro, Impédance sur la bande passante

bleu = sans correction d'impédance
rouge = avec correction d'impédance

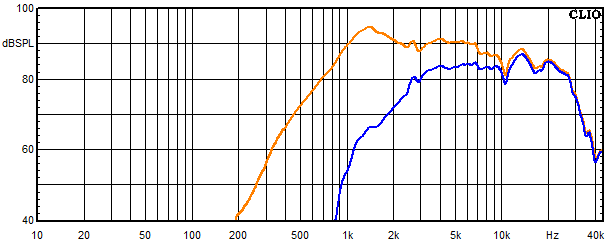

Réponse en fréquence du Tweeter

Mesures pour Ebro, Réponse en fréquence du Tweeter

bleu = avec passe-haut
orange = sans passe-haut

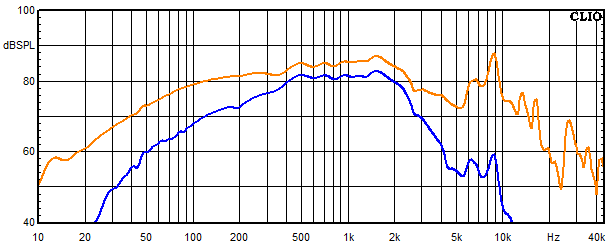

Réponse en fréquence du haut-parleur de médium

Mesures pour Ebro, Réponse en fréquence du haut-parleur de médium

bleu = avec passe-bas
orange = sans passe-bas

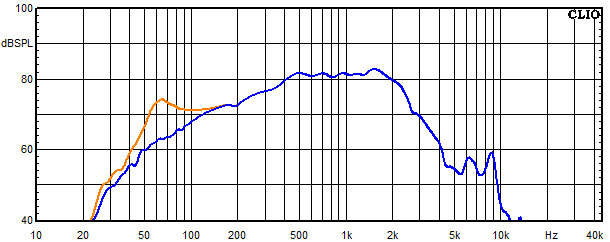

Réponse en fréquence du haut-parleur de médium circuit passe-bande

Mesures pour Ebro, Réponse en fréquence du haut-parleur de médium circuit passe-bande

bleu = avec circuit passe-bande
orange = sans circuit passe-bande

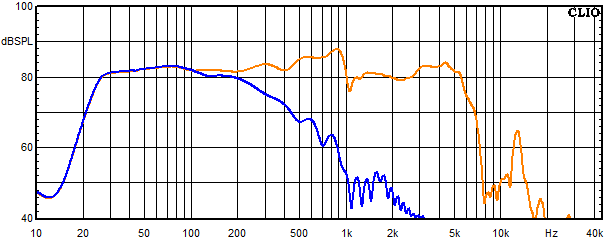

Réponse en fréquence du Boomer

Mesures pour Ebro, Réponse en fréquence du Boomer

bleu = avec passe-bas
orange = sans passe-bas

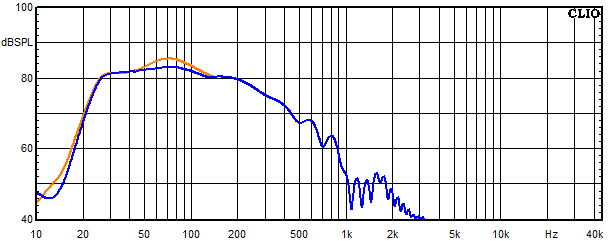

Réponse en fréquence du Boomer avec circuit passe-bande

Mesures pour Ebro, Réponse en fréquence du Boomer avec circuit passe-bande

bleu = avec circuit passe-bande
orange = sans circuit passe-bande
