Harwood-Cinema Center AM24   Heimkino aus Hobby Hifi 2/2022

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 89 dB
  • Maße (HxBxT): 180 x 440 x 260 mm
  • Frequenzbereich (-8dB): 60 - 27000 Hz
  • Trennfrequenz(en): 2300 Hz
  • Prinzip: geschlossene Box

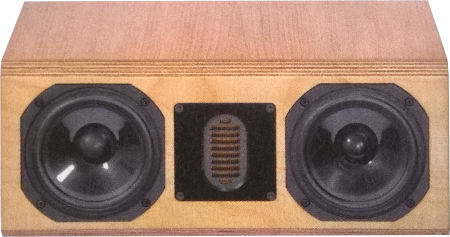

Harwood-Cinema Center AM24 ist ein zwei-Wege Kompaktlautsprecher.

Es gibt ihn als Satellit oder als Center.

Harwood-Cinema Center AM24 ist ein geschlossener Lautsprecher mit Chassis von Harwood .

Der Lautsprecher enthält folgende Chassis:
- einen Air-Motion-Transformer (Bändchen-Hochtöner) Harwood AM24
- zwei Tieftöner Harwood TM 130/25F1

Der Lautsprecher wurde von Bernd Timmermanns entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 2. Ordnung (12 dB / Oktave) für den Hochtöner.
- einem Tiefpass 3. Ordnung (18 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum ist praktisch fehlerfrei.

Die nichtlinearen Verzerrungen bei mittleren Lautstärken (90 dB, 1m) liegen oberhalb von 400 Hz unter 0,32%.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

"In unser Heimkino-Setup mit den in 3/2022 folgenden Satelliten sowie dem WaveSub 182/2 (aus HOBBY HiFi 4/2019) für den Bass fügte sich der Harwood-Center harmonisch ein. Er begeisterte mit besonders klaren und ausdrucksstarken Stimmen. Dialogen war problemlos zu folgen, selbst wenn die Protagonisten in ihre teilweise nicht einmal vorhandenen Bärte nuschelten. Das funktionierte auch noch bei deutlich reduzierter Lautstärke hervorragend, wie man es zu nächtlicher Stunde gerne praktiziert, wenn Nachbarn oder Nachwuchs nicht in ihrem Schlaf gestört werden sollen. Hohen Dynamikanforderungen werden die Lautsprecher ohne zu murren gerecht. Explosive Schalldruck-Attacken, wie sie in vielen Filmproduktionen zum guten Ton gehören, transportieren sie authentisch ins heimische Wohnzimmer und präsentieren sie bei Bedarf in authentischer Lautstärke."

Fazit der Zeitschrift:

"Der Harwood-Cinema-Center kombiniert subtile Feindynamik mit klarer Dialogwiedergabe, unbezwingbare Pegelfestigkeit mit souveräner Natürlichkeit. Für die Heimkino-Beschallung auf Highend-Niveau bietet er eine höchst reizvolle Mitten-Besetzung."

Unser Bausatz besteht aus

  • Harwood Air Motion Transformer AM 24
  • 2x Harwood TM 130/25F1
  • Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,25x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 1,5m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • 0,5x Visaton Senkkopfschrauben 3,5x25, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 3,9 μF / 400 Vdc
  • Audaphon MKP CAP Superior 10 μF / 400 Vdc
  • Audaphon MKP CAP Superior 22 μF / 400 Vdc
  • 1,4 mm Luftspule, 1,0 mH/0,29 Ohm
  • 0,7 mm Luftspule, 0,56 mH/0,55 Ohm
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   - nicht lieferbar

Preis für ein Paar kundenspezifische Lautsprecher mit beliebiger Farbe   - nicht lieferbar (_)

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Heptalitze-Spulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Harwood AM24 - wo es besonders auf die Qualität ankommt - sind hochwertige Clarity Cap PWA MKP Kondensatoren mit 160 V.

  • Mundorf MCAP EVO Öl 3,9 μF / 450 V
  • Mundorf MCAP EVO Öl 10 μF / 450 V
  • Mundorf MCAP EVO Öl 22 μF / 450 V
  • Mundorf HeptaLitze-Spule II45, 0,56 mH/0,30 Ohm
  • Mundorf HeptaLitze-Spule II45, 1,0 mH/0,42 Ohm
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   - nicht lieferbar

Optionaler GHP Kondensator für 25 Liter Gehäuse

JB Elko bipolar, 470 uF/50 Vdc   EUR 5,80 ohne MwSt: € 4.87 / $ 5.26

Optionaler Hochpassfilter 100 Hz

  • JB Elko bipolar, 100 μF/100 Vdc
  • Mundorf H-Kern-Spule H71, 5,6 mH/0,62 0hm

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 17,10 ohne MwSt: € 14.37 / $ 15.52

Optionaler Hochpassfilter High-End 100 Hz

  • ClarityCap PWA Kondensator 100 μF / 160 Vdc
  • Mundorf H-Kern-Backlackspule BH71, 5,6 mH/0,62 0hm

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   - nicht lieferbar

Optionaler Hochpassfilter 140 Hz

  • JB Elko bipolar, 82 μF/100 Vdc
  • 1,0 mm Luftspule, 4,7 mH/1,25 Ohm

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 38,40 ohne MwSt: € 32.27 / $ 34.85

Optionaler Hochpassfilter High-End 140 Hz

  • ClarityCap PWA Kondensator 82 μF / 160 Vdc
  • Mundorf Backlack-Luftspule BL100, 4,7 mH /1,25 Ohm

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 65,40 ohne MwSt: € 54.96 / $ 59.35

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • JB Elko bipolar advanced, 33μF / 100 Vdc
  • 0,7 mm Luftspule, 0,10 mH/0,27 Ohm (Abisolierung 30mm)
  • Keramikwiderstand 5,6 Ohm/20 Watt

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 9,70 ohne MwSt: € 8.15 / $ 8.80

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück:   EUR 4,20 ohne MwSt: € 3.53 / $ 3.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
