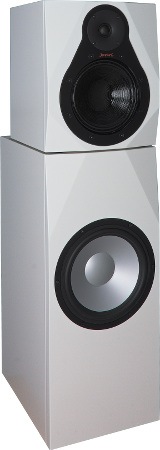

Javari XL   Standlautsprecher aus Zeitschrift K+T 3/2014 (Stand 2016)

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 93 dB
  • Maße (HxBxT): 1060 x 300 x 400 mm
  • Frequenzbereich (-8dB): 28 - 20000 Hz
  • Trennfrequenz(en): 150, 2200 Hz
  • Prinzip: Bassreflexbox

Javari ist ein Hochleistungs-Lautsprechersystem, das in verschiedenen baulichen Ausbaustufen erhältlich ist:

Herz der Javari ist eine Kompaktbox oder der Hochmitteltonteil der Standlautsprecher, die eine Textilkalotte mit hohem Wirkungsgrad beherbergt:den Alcone AC 15. Diese wird von einem Celestion FTR08-2011D begleitet, der dem Gespann einen hohen Wirkungsgrad von 93 dB verleiht.

Aufgrund ihres hohen Wirkungsgrades macht Javari auch viel Freude, falls sie mit einem Röhrenverstärker eingesetzt wird, oder falls große Dynamik im Heimkinobereich gefordert wird.

In der Javari XL Standlautsprecher wird die Mittelhochtoneinheit durch einen aktiven Subwoofer, der darunter steht, unterstützt. Der Subwoofer mit Alcone AC10 angetrieben, wird in der Version ab 2016 von einem Mivoc AM 80 MK II angetrieben.

Als Frequenzweiche kommt eine Weiche 2. Ordnung (12 dB/Oktave) zum Einsatz.

Der Frequenzgang der Lautsprecherbox ist noch als eben zu bezeichnen, wobei die Box bei 12 kHz eine leichte Übertreibung zeigt. Die nichtlinearen Verzerrungen sind bei 85 dB Schalldruck (1m) oberhalb von 400 Hz als extrem gering zu bezeichnen; bei 95 dB Schalldruck (1m) sind die Verzerrungen für den genannten Pegel gering. Das Zerfallsspektrum ist bis auf Resonanzen bei 500 Hz fast fehlerfrei.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "In einem kleinen Hörraum spielt das Javari Top voll zufriedenstellend, sogar mit einem recht schwachen Röhrenverstärker kam Freude auf - umso mehr, als dieser nur noch das Topteil antreiben musste und ein Aktivsubwoofer unterhalb von 150 Hz die Schwerarbeit im Bass übernahm. Diese Kombination erscheint uns ideal für Leute mit Single-Ended-Amps, die über den eigenen Purismus-Schatten springen können und die klanglichen Vorzüge ihrer Elektronik genießen wollen, ohne sich die Bude mit riesigen Hörnern vollstellen zu müssen. Die Javari macht so einen sehr ausgewogenen und entspannten Klangeindruck, kann den Zuhörer aber mit ihrer explosiven Dynamik jederzeit auch anspringen. Am sattesten klingt tatsächlich die passive Box im Vollausbau - hier empfiehIt sich aber ein kräftiger Verstärker mit ordentlich Dämpfungsfaktor. Für die Anpassung des oder der aktiven Subwoofer benötigt man etwas Fingerspitzengefühl - in Räumen mit Problemen im Bassbereich kann man hier aber eine weitaus subtilere Anpassung des Tieftonbereichs vornehmen. Ob laut oder leise: Stets vermittelt die Javari-Standbox einen souveränen Eindruck, punktet mit einem satten Klang, großartiger Dynamik und einer durch und durch sauberen Abstimmung, die analytisches Hören wie Musikgenuss gleichermaßen erlaubt."

Fazit in Klang+Ton

"Volle Ausbaufahigkeit, volle Flexibilität: Mit der Javari kann man sich von einem fair bepreisten Einstieg in der Kompaktklasse bis hin zur voll aktiven High-End-Standbox mal so richtig austoben. Alle Varianten spielen in ihrer Preisklasse ganz vorne mit und bieten mit Sicherheit das beste Preis-Leistungs-Verhältnis - beim Wirkungsgrad wie beim Klang."

Unser Bausatz besteht aus

  • Alcone Textilkalotte AC15, 95 dB
  • Celestion Tiefmitteltöner FTR08-2011D
  • 25 cm Alcone Tieftöner AC10 HE
  • Subwoofermodul Mivoc AM 80 MK II
  • 3x Bassreflexrohr HP100, 100x200 mm, schwarz
  • PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 2,5x Dämmmaterial Sonofil 100 x 35 cm f. 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x1,5 mm2, transparent
  • Inbus-Holzschrauben 5x30mm, schwarz, 16 Stück
  • Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 4 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen,
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 6,8 μF / 400 Vdc
  • Audaphon MKT Kondensator 22 μF / 160 Vdc
  • Audaphon MKT Kondensator 33 μF / 160 Vdc
  • Elko glatt, 47uF / 50 Vdc
  • 3x Elko glatt, 100uF / 50 Vdc
  • 0,7 mm Luftspule, 0,47 mH/0,50 Ohm
  • 0,7 mm Luftspule, 1,2 mH/1,08 Ohm
  • 1,4 mm Luftspule, 1,0 mH/0,30 Ohm
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)
  • Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 666,00 ohne MwSt: € 559.66 / $ 604.44

Bausatz ohne Gehäuse, jedoch mit Verstärker Audaphon AMP 24, Preis pro Lautsprecher   EUR 970,00 ohne MwSt: € 815.13 / $ 880.34

Preis für ein Paar kundenspezifische Lautsprecher mit AMP 24 mit beliebiger Farbe - nicht lieferbar (_)

Bausatz mit High-End-Weiche

In der Version mit High-End-Weiche kommen im Signalpfad zum Lautsprecher ein ClarityCap Kondensatoren vom hochwertigen Typ ESA zum Einsatz. Parallel dazu tut eine Kupferfolienspule cfc-16 von Mundorf ihre Arbeit, die einen festen Wickel aufweist und nicht zu Eigenschwingungen neigt.

  • ClarityCap ESA Kondensator 6,8uF / 250 Vdc
  • ClarityCap PWA Kondensator 33 μF / 160 Vdc
  • Audaphon MKT Kondensator 22 μF / 160 Vdc
  • Audaphon MKT Kondensator 47 μF / 160 Vdc
  • 3x Audaphon MKT Kondensator 100 μF / 160 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,47 mH/0,57 Ohm
  • Mundorf Backlack-Luftspule BL140, 1,0 mH/0,30 Ohm
  • 0,7 mm Luftspule, 1,2 mH/1,08 Ohm
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)
  • Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 682,00 ohne MwSt: € 573.11 / $ 618.96

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).

Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 3,3 μF / 160 Vdc
  • Elko glatt, 33uF / 70 Vdc
  • 0,7 mm Luftspule, 0,27 mH/0,44 Ohm
  • 2x Metalloxidwiderstand MOX10 5,6 Ohm (grün-blau-gold)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 17,50 ohne MwSt: € 14.71 / $ 15.88

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück:   EUR 11,80 ohne MwSt: € 9.92 / $ 10.71
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
