Lucy AMT 11   L'enceinte compacte de K+T 1/2023

Fiche technique:
  • Impédance nominale: 8 Ohm
  • Sensibilité (2,83V/1m): 84 dB
  • Dimensions (HxLxP): 500 x 230 x 240 mm
  • Réponse en fréquence (-8dB): 40 - 28000 Hz
  • Fréquence(s) de coupure: 1750 Hz
  • Principe: bassréflex
agrandir

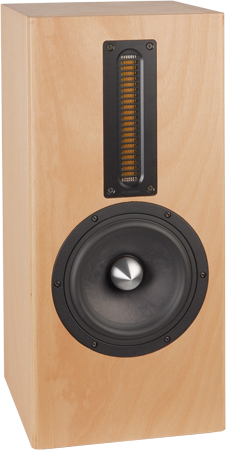

Lucy AMT 11 est une enceinte compacte à deux voies.

Lucy AMT 11 est une enceinte basse-réflex, utilisant des haut-parleurs Mundorf et Wavecor.

Le kit comprend les haut-parleurs:
- un air motion transformer (tweeter à ruban) Mundorf AMTU160W1.1-R
- un haut-parleur grave/médium Wavecor WF182CU12

L'enceinte a été développée par Daniel Gattig et Dennis Frank.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur grave.

La réponse en fréquence est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,3% à partir de 500 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 0,5%.

Un extrait de la revue Klang+Ton (translation of author (Traduction de l'auteur en anglais)

Le verdict du magazine Klang+Ton

Notre kit se compose de

  • Grave-médium Wavecor WF182CU12 glass fiber, 8 Ohm
  • Membrane passive Wavecor PR182BD02 à saladier en fonte
  • Mundorf AMTU160W1.1-R
  • 2x Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK28 I Ni plaqué nickel (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, noire/rouge
  • Vis Pan 3,5x17 noir, torx, 8 pièces
  • 0,5x Vis à tête fraisée Visaton 3,5x25, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 0,68 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 4,7 μF / 400 Vdc
  • Condensateur Audaphon MKT 3,3 μF / 160 Vdc
  • Condensateur Audaphon MKT 10 μF / 160 Vdc
  • Condensateur Audaphon MKT 15 μF / 160 Vdc
  • Bobine à air Mundorf L140 0,56 mH/0,20 Ohm
  • Bobine à air 1,4 mm , 1,8 mH/0,41 Ohm
  • Bobine à air 0,7 mm , 0,12 mH/0,29 Ohm
  • Bobine à air 0,7 mm , 0,68 mH/0,70 Ohm
  • Bobine à air 0,7 mm 3,3 mH/1,75 Ohm
  • Résistance oxyde de métal, 10W 5,6 Ohm (vert-bleu-or)
  • Résistance oxyde de métal, 10W 10 Ohm (marron-noir-noir)
  • Résistance oxyde de métal, 10W 22 Ohm (rouge-rouge-noir)

Composants sans ébénisterie, prix par unité   EUR 909,00 hors TVA: € 763.87 / $ 824.97

Prix pour une paire de haut-parleurs personnalisés de n'importe quelle couleur   - indisponible (_)

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Condensateur ClarityCap CMR 0,68 μF / 630 Vdc
  • Condensateur ClarityCap CMR 4,7 μF / 630 Vdc
  • Condensateur ClarityCap PWA 3,3 μF / 400 Vdc
  • Condensateur ClarityCap PWA 10 μF / 400 Vdc
  • Condensateur ClarityCap PWA 15 μF / 400 Vdc
  • Bobine à air vernie Mundorf BL71 0,12 mH/0,25 Ohm
  • Bobine à air vernie Mundorf BL71 0,68 mH/0,71 Ohm
  • Bobine à air vernie Mundorf BL71 3,3 mH/1,75 Ohm
  • Bobine à air vernie Mundorf BL140 0,56 mH/0,20 Ohm
  • Bobine à air vernie Mundorf BL140 1,8 mH/0,43 Ohm
  • Résistance MResist Supreme 10 Ohm / 20 Watt
  • Résistance MResist Classic 5,6 Ohm / 10 Watt
  • Résistance MResist Classic 22 Ohm / 10 Watt

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 1172,00 hors TVA: € 984.87 / $ 1063.66

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 22 μF / 160 Vdc
  • Bobine à air 0,7 mm , 0,15 mH/0,28 Ohm
  • Résistance céramique 15 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 12,40 hors TVA: € 10.42 / $ 11.25

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,70 hors TVA: € 3.95 / $ 4.27
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)

Mesures

measurmentsMesures sur cette enceinte
