Mesures pour Lucy AMT 11

Mesures pour Lucy AMT 11

Vous trouverez ici les mesures du kit Lucy AMT 11

Les mesures sont effectuées avec le système de mesure Audiomatica Clio FW.

L'amplificateur de mesure est un Clio QC-Box 5, une unité de commande qui effectue de nombreuses tâches telles que la commande d'un laser, de tables tournantes, etc.

Le microphone de mesure utilisé est un Audiomatica Mic-01 calibré d'une longueur de 25 cm.

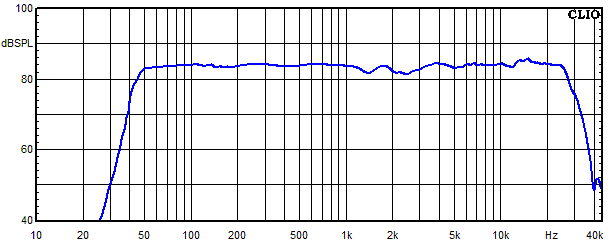

Réponse en fréquence de Lucy AMT 11

Mesures pour Lucy AMT 11, Réponse en fréquence de Lucy AMT 11

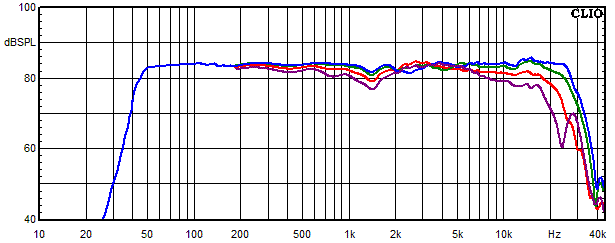

Réponse en fréquence mesurée sous les angles de 0°, 15°, 30° et 45°

Mesures pour Lucy AMT 11, Réponse en fréquence mesurée sous les angles de 0°, 15°, 30° et 45°

bleu = 0°
vert = 15°
rouge = 30°
violet = 45°

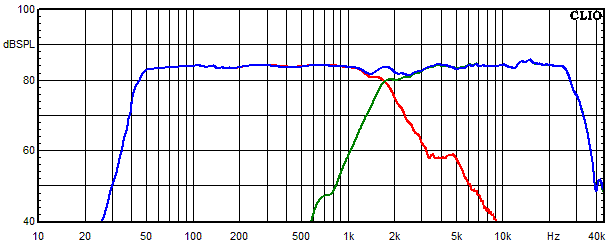

Réponse en fréquence des différents voies

Mesures pour Lucy AMT 11, Réponse en fréquence des différents voies

bleu = somme du tweeter et du woofer mesurée sur l'axe.
vert = response voie aiguë
rouge = response voie grave

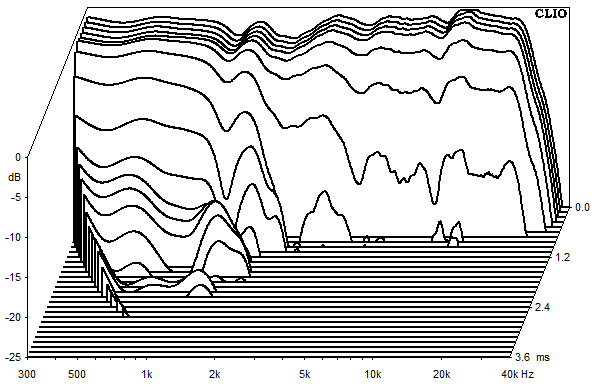

Waterfall plots et sound decay (chute d'eau)

Mesures pour Lucy AMT 11, Waterfall plots et sound decay (chute d'eau)

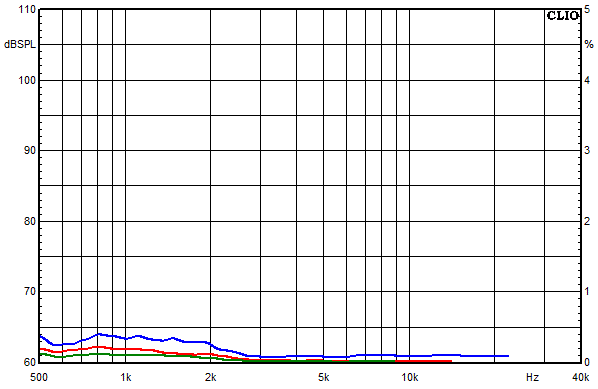

Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 85 dB

Mesures pour Lucy AMT 11, Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 85 dB

bleu = k2
rouge = k3
vert = k5

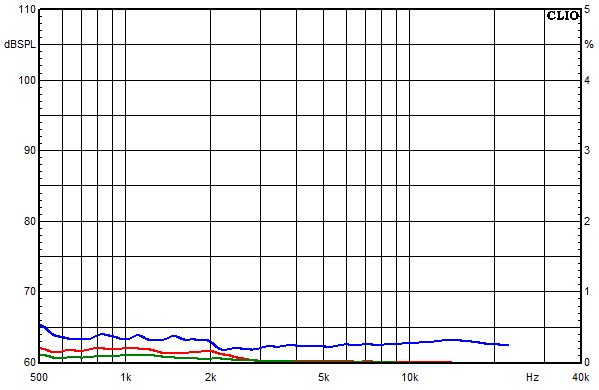

Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 95 dB

Mesures pour Lucy AMT 11, Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 95 dB

bleu = k2
rouge = k3
vert = k5

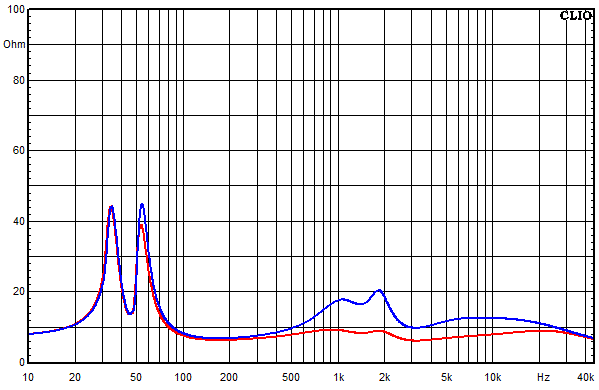

Impédance sur la bande passante

Mesures pour Lucy AMT 11, Impédance sur la bande passante

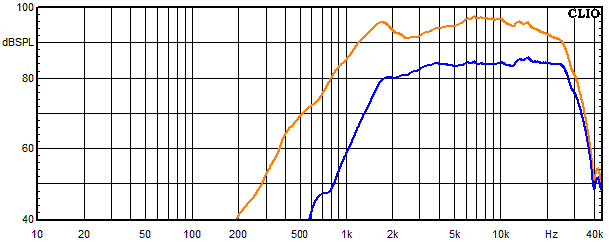

Réponse en fréquence du Tweeter

Mesures pour Lucy AMT 11, Réponse en fréquence du Tweeter

bleu = avec passe-haut
orange = sans passe-haut

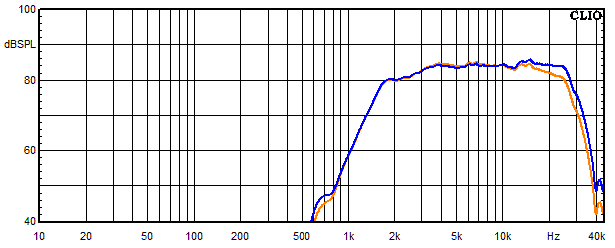

Réponse en fréquence du tweeter avec condensateur bypass

Mesures pour Lucy AMT 11, Réponse en fréquence du tweeter avec condensateur bypass

bleu = avec passe-bas
orange = sans passe-bas

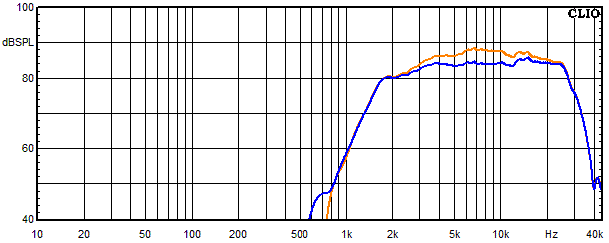

Réponse en fréquence du Tweeter circuit passe-bande

Mesures pour Lucy AMT 11, Réponse en fréquence du Tweeter circuit passe-bande

bleu = avec circuit passe-bande
orange = sans circuit passe-bande

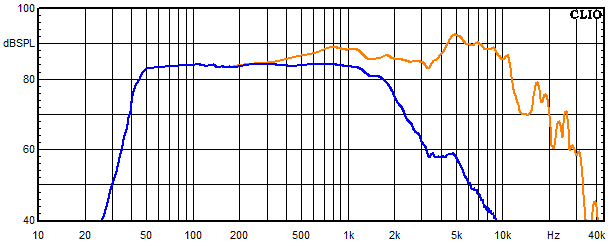

Réponse en fréquence du Boomer

Mesures pour Lucy AMT 11, Réponse en fréquence du Boomer

bleu = avec passe-bas
orange = sans passe-bas

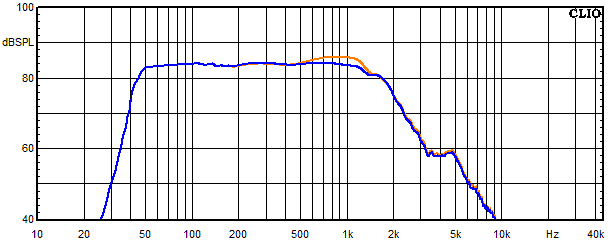

Réponse en fréquence du Boomer avec circuit passe-bande

Mesures pour Lucy AMT 11, Réponse en fréquence du Boomer avec circuit passe-bande

bleu = avec circuit passe-bande
orange = sans circuit passe-bande
