WBT Bananenstecker

WBT-0610 Ag Bananenstecker


  • Signalleiter aus Feinsilber
  • massearmes nextgen™ Prinzip
  • Direktplatinierung (nickelfrei)
  • klemmbar durch Mitteldorn
  • Crimpen mit WBT-Doppeltorxschraubsystem
  • platzsparend und kabelschonend
  • CE und IEC konform

nextgen™ Bananenstecker Signature Version aus Feinsilber

nextgen™ - eine neue Generation von Verbindern und Kontakten von WBT

Hauchzart geformt und aus hochleitfähigem Feinsilber ist der Signalleiter dieses neuen nextgen™ Bananensteckers. Zum Schutz gegen Oxydation ist er nickelfrei direkt platiniert. Damit wird seine hohe Leitfähigkeit bewahrt, und er ist frei von magnetischen Störeinflüssen. Der Kontaktstift ist so geformt, dass seine drei Segmente durch das Eindrehen der Spindel 'aufbauchen' und er in jeder Polklemme fest verklemmbar ist. Der dadurch entstehende konstant hohe Kontaktdruck garantiert gleichbleibend niedrige Übergangswiderstände.

Wie WBT-0645 baut auch die nextgen™ Banane dank ihres schrägen Winkels kürzer und erlaubt - falls gewünscht - eine platzsparendere Aufstellung der Geräte. Auch WBT-0610 Ag schont Ihr Kabel: Es wird dank des Winkels direkt Richtung Boden geführt und kann nicht durch Abknicken beschädigt werden.

Trotz der filigranen Ausführung des Signalleiters ist WBT-0610 perfekt für die Crimptechnik geeignet. Mit den beiden Torxschrauben fixieren Sie vorne das gecrimpte Kabelende und sichern mit der zweiten Ihr Kabel gegen Zug.

Der Steckerkörper ist vollständig isoliert und erfüllt die Sicherheitsanforderungen nach IEC. Der Safety Pin verhindert zudem ein unbeabsichtigtes Anschließen des Steckers in einer Netzsteckdose. Damit ist WBT-0610 Ag auch in vollem Umfang CE kompatibel.

Leiterquerschnitt (max.): 10 mm² (7 AWG)

Anschlusstechnik: Crimpen

Kennung: rot, weiß oder schwarz

Zugentlastung: Torxschraube (T.6)

Empfohlenes Werkzeug:

  • Torx T.6 Schlüssel WBT-0488 (liegt jeder Endverbraucherverpackung bei)
  • Drehmomentschraubendreher WBT-0481 Crimpzange WBT-0403 s. auch Crimpset WBT-0411

PDF-Datenblatt

Preis pro Stück EUR 59,70 ohne MwSt: € 50.17 / $ 54.18



WBT-0610 Cu Bananenstecker


  • Signalleiter aus hochreinem Kupfer
  • massearmes nextgen™ Prinzip
  • 24 Karat Direktvergoldung (nickelfrei)
  • klemmbar durch Mitteldorn
  • Crimpen mit WBT-Doppeltorxschraubsystem
  • platzsparend und kabelschonend
  • CE und IEC konform

nextgen™ Bananenstecker Topline Version aus Reinkupfer

nextgen™ - eine neue Generation von Verbindern und Kontakten von WBT

Hauchzart geformt und aus reinem Kupfer ist der Signalleiter dieses neuen nextgen™ Bananensteckers. Zum Schutz gegen Oxydation ist er nickelfrei direkt vergoldet. Damit wird seine hohe Leitfähigkeit bewahrt, und er ist frei von magnetischen Störeinflüssen. Der Kontaktstift ist so geformt, dass seine drei Segmente durch das Eindrehen der Spindel 'aufbauchen' und er in jeder Polklemme fest verklemmbar ist. Der dadurch entstehende konstant hohe Kontaktdruck garantiert gleichbleibend niedrige Übergangs-widerstände.

Wie WBT-0645 baut auch die nextgen™ Banane dank ihres schrägen Winkels kürzer und erlaubt - falls gewünscht - eine platzsparendere Aufstellung der Geräte. Auch WBT-0610 Cu schont Ihr Kabel: Es wird dank des Winkels direkt Richtung Boden geführt und kann nicht durch Abknicken beschädigt werden.

Trotz der filigranen Ausführung des Signalleiters ist WBT-0610 perfekt für die Crimptechnik geeignet. Mit den beiden Torxschrauben fixieren Sie vorne das gecrimpte Kabelende und sichern mit der zweiten Ihr Kabel vor Zug.

Der Steckerkörper ist vollständig isoliert und erfüllt die Sicherheitsanforderungen nach IEC. Der Safety Pin verhindert zudem ein unbeabsichtigtes Anschließen des Steckers in einer Netzsteckdose. Damit ist WBT-0610 Cu auch in vollem Umfang CE kompatibel.

Leiterquerschnitt (max.): 10 mm² (7 AWG)

Anschlusstechnik: Crimpen

Kennung: rot, weiß oder schwarz

Zugentlastung: Torxschraube (T.6)

Empfohlenes Werkzeug:

  • Torx T.6 Schlüssel WBT-0488 (liegt jeder Endverbraucherverpackung bei)
  • Drehmomentschraubendreher WBT-0481
  • Crimpzange WBT-0403 s. auch Crimpset WBT-0411

PDF-Datenblatt

Preis pro Stück EUR 31,20 ohne MwSt: € 26.22 / $ 28.32

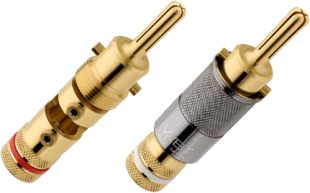

WBT-0600 Bananenstecker

Vergrößern
  • klemmbarer Bananenstecker
  • Topline Qualität
  • für Crimp- und Löttechnik
  • Crimpen mit WBT-Doppeltorxschraubsystem
  • 24 Karat vergoldet (nickelfrei)

Bananenstecker Topline

Gerader Bananenstecker in WBT-Toplinequalität. Stabile Ausführung aus einer speziellen Kupferlegierung, Hülse mit glänzendem Ruthenium-Finish. Hohe Klemmkraft durch den spreizbaren Mitteldorn. Zum Aktivieren des Spreizmechanismus einfach die Hülse nach vorn Richtung Steckerspitze schrauben. Der Quersteg schiebt auf diese Weise den Mitteldorn nach vorn und sorgt nicht nur für einen bombenfesten Sitz des Steckers sondern auch für konstant hohen Kontaktdruck.

Dank der Klemmkraft und des hohen Kupferanteils der verwendeten Kupferlegierung bietet WBT-0600 eine besonders hohe Leitfähigkeit und präzise Signalübertragung. Die Fertigung aus einem Stück lässt unnötige Übergangswiderstände gar nicht erst zu. Der Steckerkörper ist nickelfrei 24 Karat vergoldet, so dass eine Oxydation, die die Kontaktqualität beeinflussen könnte, ausgeschlossen ist.

WBT-0600 ist sowohl für die Crimpanschlusstechnik als auch für die Löttechnik geeignet. Zum Anlöten Ihres Kabels nutzen Sie den breiten Spalt zwischen den beiden Torxschrauben. WBT empfiehlt das oberflächenschonende Silber-Lötzinn WBT-0800 bzw. die bleifrei Variante WBT-0805. Wer die Crimpanschlusstechnik favorisiert, nutzt die dafür vorgesehenen Torxschrauben (T.6) zur dauerhaften Fixierung des gecrimpten Kabelendes sowie als zuverlässige Zugentlastung.

Wenn Sie bei Ihrem WBT-0600 die Crimpanschlusstechnik nutzen, ist er natürlich wiederverwendbar, da die wertvolle Schutzoberfläche des Steckers nicht durch Löten beschädigt wird.

Leiterquerschnitt (max.): bis 10 mm²

Anschlusstechnik: Löten oder Crimpen

Kennung: rot, weiß und schwarz

Zugentlastung: Torxschraube (T.6)


WBT-0644 Bananenstecker

Vergrößern
  • klemmbarer Bananenstecker
  • Midline Qualität
  • für die Crimp- und Löttechnik
  • Crimpen mit WBT-Doppeltorxschraubsystem
  • 24 Karat vergoldet

Bananenstecker Midline

Gerader Bananenstecker in WBT-Midlinequalität. Stabile Ausführung aus Kupferlegierung, Hülse mit mattschwarzem Lack-Finish. Hohe Klemmkraft durch den spreizbaren Mitteldorn. Zum Aktivieren des Spreizmechanismus einfach die Hülse nach vorn Richtung Steckerspitze schrauben. Der Quersteg schiebt auf diese Weise den Mitteldorn nach vorn und sorgt nicht nur für einen bombenfesten Sitz des Steckers sondern auch für konstant hohen Kontaktdruck.

Dank der Klemmkraft und des Kupferanteils der verwendeten Kupferlegierung bietet WBT-0644 eine hohe Leitfähigkeit und präzise Signalübertragung. Die Fertigung aus einem Stück lässt unnötige Übergangswiderstände gar nicht erst zu. Der Steckerkörper ist 24 Karat vergoldet, so dass eine Oxydation, die die Kontaktqualität beeinflussen könnte, ausgeschlossen ist.

WBT-0644 ist sowohl für die Crimpanschlusstechnik als auch für die Löttechnik geeignet. Zum Anlöten Ihres Kabels nutzen Sie den breiten Spalt zwischen den beiden Torxschrauben. WBT empfiehlt das oberflächenschonende Silber-Lötzinn WBT-0800 bzw. die bleifrei Variante WBT-0805. Wer die Crimpanschlusstechnik favorisiert, nutzt die dafür vorgesehenen Torxschrauben (T.6) zur dauerhaften Fixierung des gecrimpten Kabelendes sowie als zuverlässige Zugentlastung.

Wenn Sie bei Ihrem WBT-0644 die Crimpanschlusstechnik nutzen, ist er natürlich wiederverwendbar, da die wertvolle Schutzoberfläche des Steckers nicht durch Löten beschädigt wird.

Leiterquerschnitt (max.): bis 10 mm²

Anschlusstechnik: Löten oder Crimpen

Kennung: rot, weiß und schwarz

Zugentlastung: Torxschraube (T.6)

Empfohlenes Werkzeug:

  • Torx Schlüssel WBT-0488 liegt jeder Endverbraucherpackung bei
  • Drehmontageschraubendreher WBT-0481 (für die professionelle OEM-Montage)
  • Crimpzange WBT-0403 siehe auch Crimpset WBT-0411

Preis pro Stück - nicht lieferbar



WBT-0645 Bananenstecker

Vergrößern
  • klemmbarer Bananenstecker
  • CE- und IEC-konform
  • für Bi-Wiring
  • Crimpen mit WBT-Doppeltorxschraubsystem
  • extrem raumsparend
  • 24 Karat vergoldet

Schrägwinkel-Bananenstecker Midline, mit Safety Pin

Ein Bananenstecker der Extraklasse: Dank der von WBT entwickelten Konstruktion mit Safety Pin ist der WBT-0645 weltweit als Lautsprecherstecker zugelassen. Natürlich vollisoliert, mit hoher Klemmkraft durch den spreizbaren Mitteldorn. Dieser wird durch Drehen des hinteren Spindelkopfes nach vorn aktiviert. Damit ist nicht nur ein bombenfester Sitz des Steckers sondern auch konstant hoher Kontaktdruck garantiert. Dank der Klemmkraft und des Kupferanteils der verwendeten Kupferlegierung bietet WBT-0645 eine hohe Leitfähigkeit und präzise Signalübertragung.

Schräger Bananenstecker in WBT-Midlinequalität. Stabile Ausführung aus Kupferlegierung, 24 Karat vergoldet, so dass eine Oxydation, die die Kontaktqualität beeinflussen könnte, ausgeschlossen ist. Trotz des schrägen Winkels ist WBT-0645 aufwändig aus einem Stück gefertigt, damit unnötige Übergangswiderstände ganz und gar vermieden werden.

Das besondere Plus: Durch den schrägen Winkel ist WBT-0645 extrem platzsparend und gleichzeitig kabelschonend, da die Schräge das Kabel ohne abzuknicken zum Boden führt. Für Bi-Wiring Anschlüsse kann WBT-0645 bei Bedarf kaskadiert werden. Der hintere Spindelkopf ist dafür so ausgeführt, dass ein weiterer WBT-0645 hineingesteckt werden kann. WBT-0645 kann bequem mit einer Hand bedient werden. WBT-0645 ist für die Crimpanschlusstechnik ausgelegt. Die zwei dafür vorgesehenen Torxschrauben (T.6) sorgen mit ihrem speziellen Feingewinde für die dauerhafte Fixierung des gecrimpten Kabelendes sowie für eine zuverlässige Zugentlastung.

Wenn Sie bei Ihrem WBT-0645 die Crimpanschlusstechnik nutzen, ist er natürlich wiederverwendbar, da die wertvolle Schutzoberfläche des Steckers nicht durch Löten beschädigt wird.

Leiterquerschnitt (max.): bis 10 mm²

Anschlusstechnik: Crimpen

Kennung: rot, weiß und schwarz

Zugentlastung: Torxschraube (T.6)

Empfohlenes Werkzeug:

  • Torx Schlüssel WBT-0488 liegt jeder Endverbraucherpackung bei
  • Drehmoment schraubendreher WBT-0481 (für die professionelle OEM-Montage)
  • Crimpzange WBT-0403 siehe auch Crimpset WBT-0411

Preis pro Stück - nicht lieferbar (_)
